PARTY M3 - FAQ, Construção e Componentes

Introdução

Aqui reúno as principais informações sobre o Party M3: materiais, construção, montagem, componentes, crossover e outras dúvidas que podem surgir durante o projeto.

Essa página estará sempre evoluindo. Conforme surgirem novas dúvidas, correções ou melhorias, vou atualizando o conteúdo por aqui. Minha intenção é deixar o projeto o mais transparente possível. Você pode usar essas informações para conhecer melhor o Party M3, decidir se quer construir por conta própria ou simplesmente entender melhor o projeto como um todo.

E se encontrar alguma coisa errada ou tiver uma dúvida que não esteja respondida aqui, me avise. Isso também faz parte do processo.

Vamos construir.

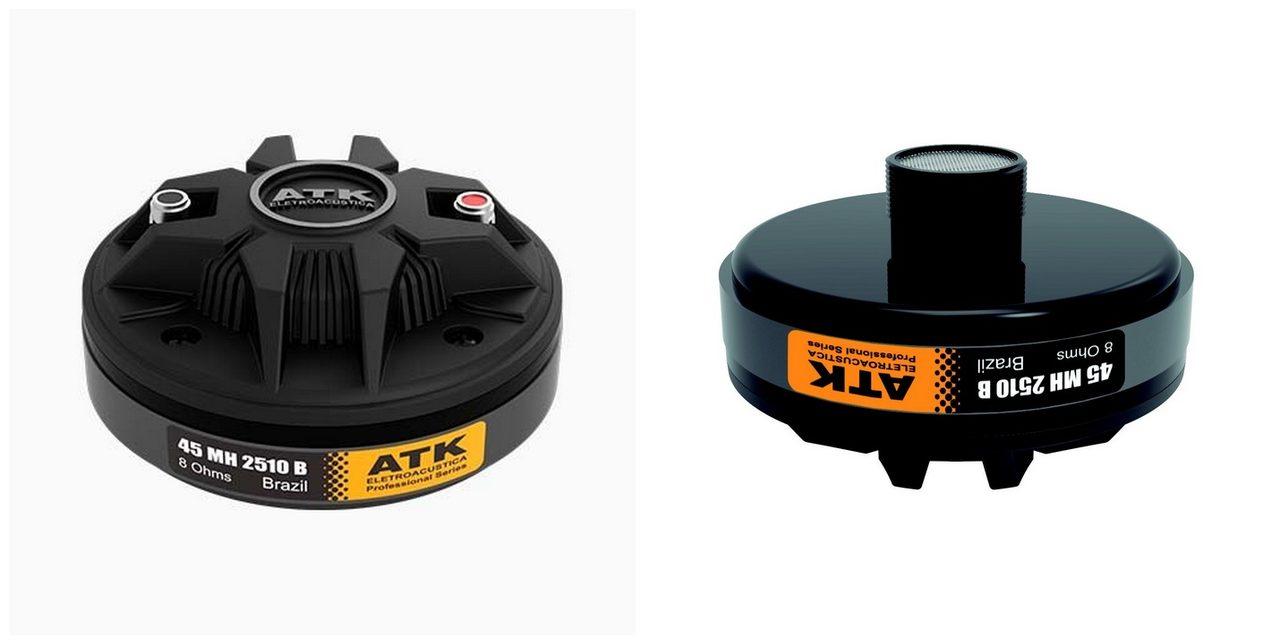

Principais componentes

É importante entender que o Party M3 foi desenvolvido a partir do conjunto formado por esses componentes e o gabinete. Eles foram escolhidos e dimensionados em função uns dos outros.

Por isso, para obter a performance prevista no projeto, esses componentes são obrigatórios e não devem ser substituídos por similares.

Os componentes podem ser adquiridos onde você preferir. Coloco alguns links apenas como sugestão, por considerar que são boas opções no momento.

Alguns desses links são de afiliados. Isso não altera o preço que você paga, mas me ajuda a manter estes projetos e continuar desenvolvendo novos conteúdos e produtos.

Mas fique à vontade para comprar onde julgar melhor. 🙂

Componentes diversos

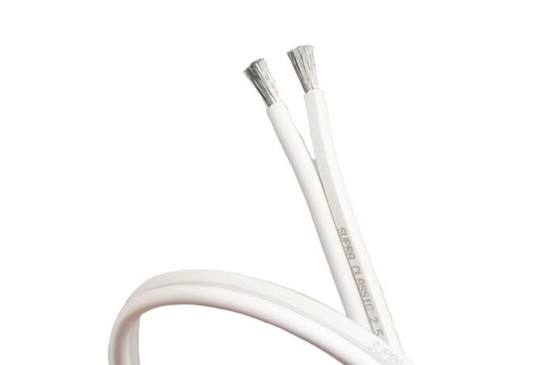

Cabos: Você pode usar cabos de 1,5 mm² para o driver e 2,5 mm² para o woofer. Mas, para facilitar, pode comprar apenas cabos de 2,5 mm² e utilizar nos dois. Dependendo da quantidade, já usa depois para ligar ao amplificador se precisar.

🔗 Sugestão: https://meli.la/1oqcmtU

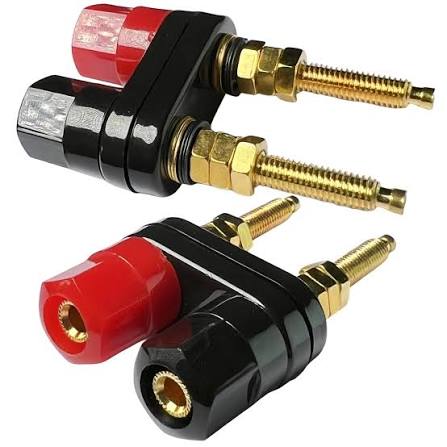

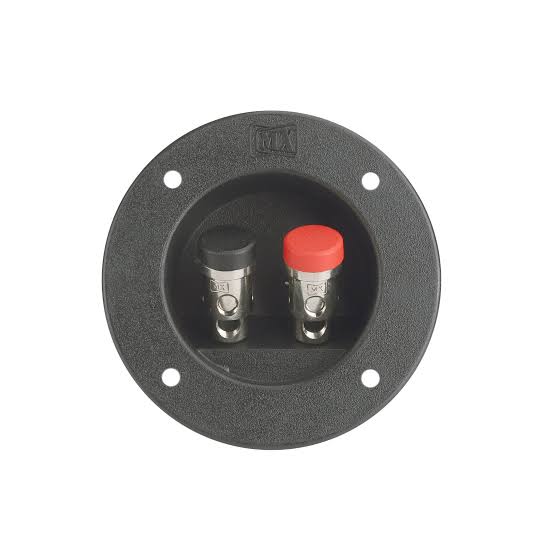

Terminais externos: Os famosos Binding Posts. Aqui você pode comprar o modelo que achar mais conveniente. Como a diferença de preço entre eles pode ser absurda, minha sugestão é procurar um que permita um bom aperto do cabo e seja fácil de montar.

Não existe uma regra específica para o posicionamento na caixa. Eu sugiro instalá-los na traseira, na parte inferior e o mais próximo possível de onde ficará o crossover internamente. Isso deixa a ligação mais curta e facilita a montagem.

🔗 Sugestões:

Parafusos aparentes:

Parece piada, mas no Brasil pode ser surpreendentemente difícil encontrar parafusos para uso externo que sejam bonitos, pretos e auto atarraxantes.

🔗 Sugestão: https://s.click.aliexpress.com/e/_c3N5Aehh

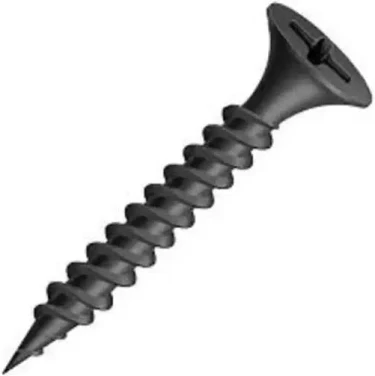

Minha dica é usar parafusos para Drywall. São de ótima qualidade, têm acabamento preto e, na maioria das vezes, proporcionam um excelente resultado final.

🔗 Sugestão: https://meli.la/188pbod

E o melhor: são fáceis de encontrar e custam pouco. 🙂

Montagem – Processo de colagem

Montar o gabinete será sempre a parte mais crítica do projeto, mas também pode ser a mais divertida.

O que sempre digo é: não tenha pressa. Faça cada etapa com calma, atenção e, principalmente, muita alegria.

Algumas dificuldades fazem parte do processo, mas vamos transformar as adversidades em parte da experiência. 🙂

No final, você não estará apenas com uma caixa pronta, mas com algo que ajudou a construir com as próprias mãos.

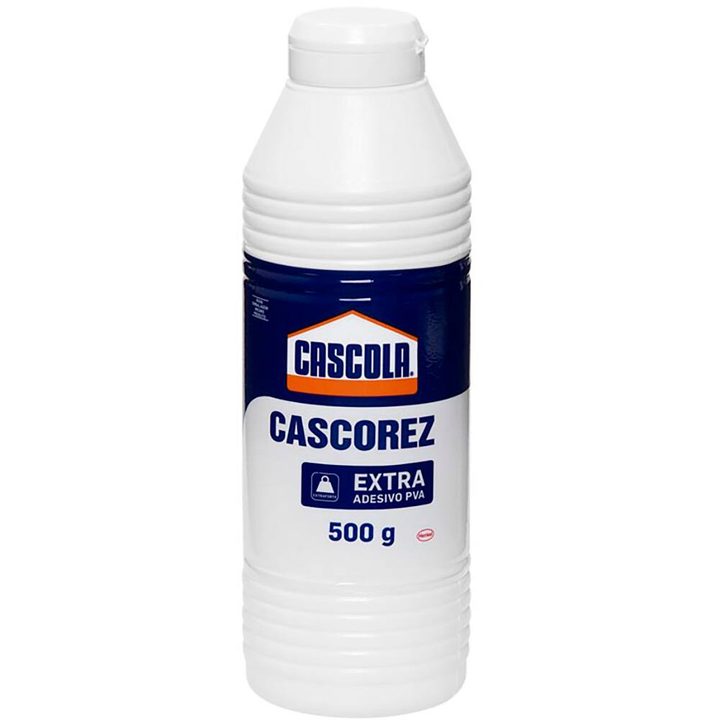

Use cola branca de boa qualidade. Não precisa ser nada importado ou de alto custo; eu costumo usar Cascorez Extra e nunca tive problemas. Evite apenas aquelas colas muito baratas e excessivamente finas, que podem dificultar bastante o trabalho.
Se você já recebeu o kit com as peças cortadas, siga a sequência mostrada nas imagens. Com as peças preparadas dessa forma, o processo fica bem tranquilo.
No final das contas, é basicamente isso: colar, fazer pressão, conferir o alinhamento e esperar secar. 🙂
Não tente acelerar o processo. Uma boa colagem depende muito mais de paciência e contato adequado entre as peças do que de força ou pressa.

🔗Sugestão: https://meli.la/2F9AsSP

Montagem – A pressão

Um bom processo de colagem depende, em parte, da qualidade da pressão exercida sobre as peças enquanto a cola cura.

Mas não se preocupe: o Party M3 foi pensado para que qualquer pessoa consiga montar, inclusive aqueles que acham que nasceram com duas mãos esquerdas. 🙂

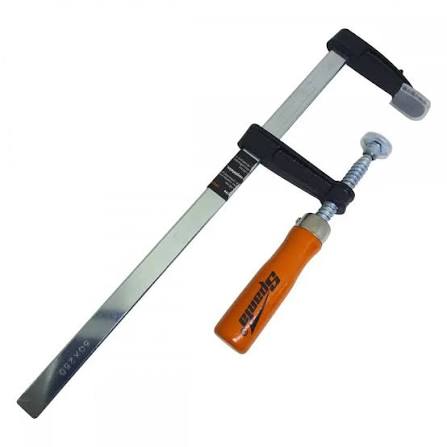

A maneira mais tradicional é usar sargentos de marcenaria em quantidade. Se você tem acesso a eles, use sem medo. Funcionam muito bem.

🔗 Sugestão: https://meli.la/2dEUSkq

Mas comprar uma dúzia de sargentos só para montar uma caixa provavelmente não faz muito sentido. Existem alternativas simples e baratas.

A ideia é usar a força da gravidade a nosso favor. Depois de aplicar a cola e posicionar a peça, você pode colocar sobre ela algum peso que tenha disponível, uma anilha de academia ou até aquele saco de arroz de 5 kg, por exemplo. O princípio é exatamente o mesmo: manter as superfícies em contato enquanto a cola seca.

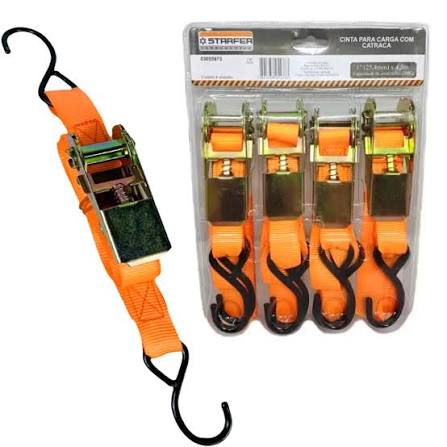

Outra opção muito interessante são as cintas com catraca, bastante utilizadas para amarração de cargas e paletes. São baratas, fáceis de encontrar e podem funcionar muito bem para esse tipo de montagem.

🔗 Sugestão: https://meli.la/2VLpTQb

Mas deixei por último a minha principal dica:

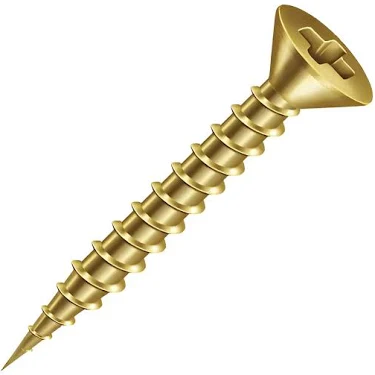

Parafusos auto atarraxantes.

Passe a cola, posicione a peça e use os parafusos para fazer pressão e, principalmente, impedir que ela se mova enquanto a cola estiver úmida.

No MDF, eles podem ser colocados facilmente até mesmo à mão, usando apenas uma chave Phillips. Não precisa apertar com força exagerada pois a ideia é apenas manter as peças firmemente encostadas.

Você pode inclusive retirar os parafusos depois da cura da cola, caso prefira um acabamento sem eles. O que realmente faz a união e dá resistência ao gabinete é a colagem, e não os parafusos.

Ou seja: não precisa transformar sua casa em uma marcenaria profissional para montar o Party M3. Use o que você tem, seja criativo e deixe a cola fazer o trabalho dela. 🙂

Amortecimento

Com o gabinete montado, precisamos cuidar do amortecimento interno.

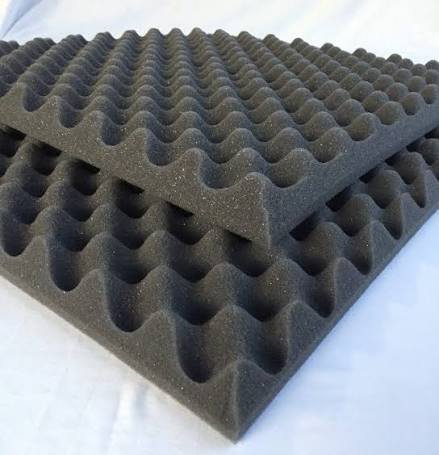

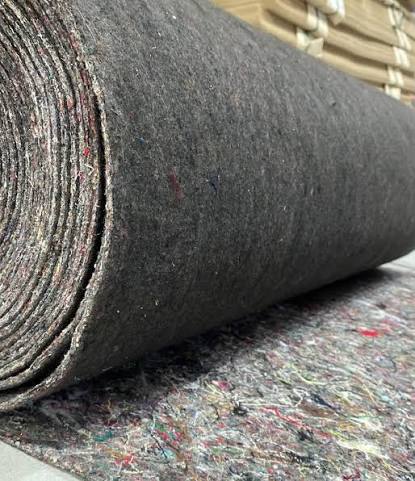

Depois de muitos anos construindo caixas acústicas, cheguei a uma solução que considero muito eficiente para este projeto: uma camada de feltro betumado combinada com espuma tipo casca de ovo.

A combinação dos dois materiais ajuda a controlar as vibrações e reflexões internas do gabinete, contribuindo para um resultado mais limpo e controlado.

💡 Dica de montagem

Uma dica simples, mas que faz bastante diferença, é aproveitar as curvas do gabinete ao cortar o material.

Por exemplo: em vez de cortar uma peça para a lateral e outra para o tampo, corte uma única peça maior, fazendo a curva internamente.

Além de reduzir emendas, isso cria um auto travamento da peça, mantendo o material no lugar e facilitando bastante a colagem.

Ligação do crossover

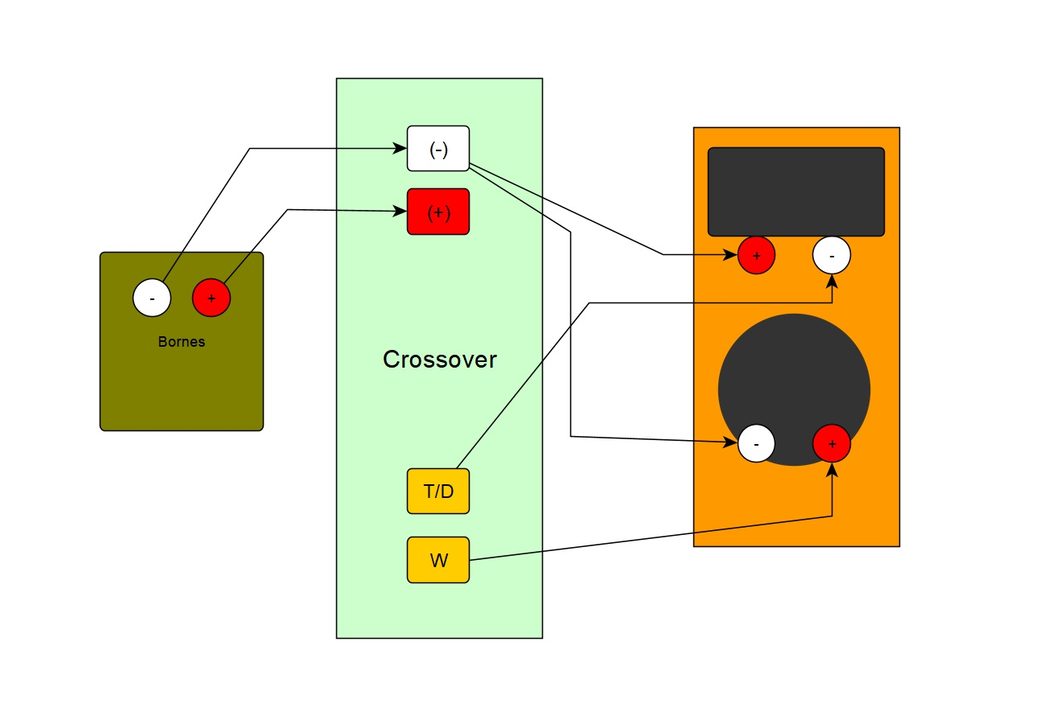

A ideia é que esta etapa seja bem simples, e a ligação pode ser conferida facilmente no diagrama.

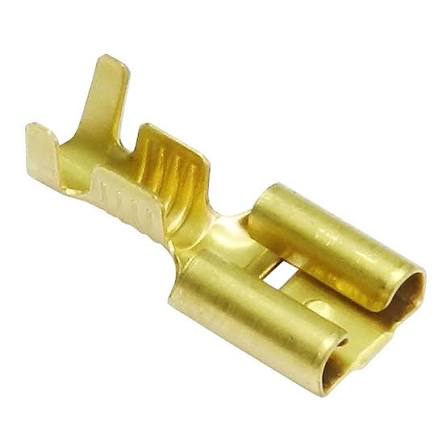

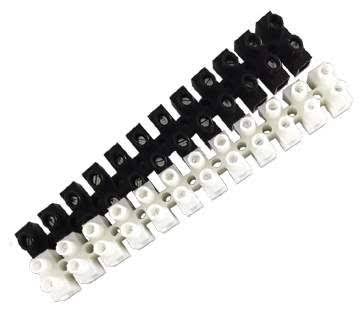

Se você não tem prática ou não possui os meios para fazer soldagens, não se preocupe. É perfeitamente possível fazer as conexões utilizando terminais nos alto-falantes e pequenos blocos de barra de sindal para unir os cabos.

Desde que as conexões sejam feitas corretamente e fiquem firmes e bem isoladas, o resultado elétrico será o mesmo. Não é necessário saber soldar para fazer uma boa montagem do Party M3.

Obrigado!

Obrigado por chegar até aqui e principalmente, por confiar no projeto e decidir construir o seu próprio Party M3.

Espero que este material torne o processo mais simples e ao mesmo tempo, mais divertido. Boa parte da graça está justamente em colocar a mão na massa e ver o projeto ganhar forma.

E como todo projeto DIY, este também pode sempre ficar melhor.

Suas dúvidas, sugestões e experiências são muito bem-vindas e podem ajudar não apenas você, mas também quem vier depois.

Boa construção e boa música!
