Painel Acústico QRD – O melhor dos difusores

Teoria – Painel Acústico QRD

Um painel QRD (Quadratic Residue Diffuser) é um tipo de difusor acústico que espalha as ondas sonoras de forma controlada, quebrando reflexões sonoras concentradas e evitando ecos e distorções.

Ao contrário dos absorvedores (que apenas absorvem/matam o som), os QRDs mantêm a energia acústica do ambiente, mas a distribuem de forma mais homogênea.

Ele se baseia em um conceito matemático chamado resíduo quadrático (daí o nome), descrito pela fórmula:

dn=(n2mod  N)d_n = \left( n^2 \mod N \right)dn​=(n2modN)

Onde:

• dnd_ndn​ é a profundidade da célula na posição n
• nnn é a posição da célula (0, 1, 2, …)
• NNN é um número primo relacionado à faixa de frequências a difundir

Cada “célula” do painel tem uma profundidade calculada com base nessa fórmula. Essas variações criam diferenças de fase nas reflexões sonoras, espalhando o som em diferentes direções e tempos.

O conceito da difusão acústica

Quando ondas sonoras atingem uma superfície, elas podem ser refletidas, absorvidas ou difundidas.

O excesso de reflexão é um dos principais vilões da boa acústica. Ele faz com que partes do mesmo som se propaguem por diferentes caminhos e cheguem ao ouvinte com atrasos variados.

O resultado? Imagem sonora embaralhada, inteligibilidade comprometida e aquele efeito de “eco embolado” que ninguém quer.

Por outro lado, um ambiente 100% absorvente também está longe do ideal. O som fica seco, sem ambiência, e perde aquela sensação natural e envolvente que tanto valorizamos em uma boa sala de audição ou estúdio.

Difundir com Inteligência

Ao contrário dos absorvedores, que eliminam parte da energia sonora, os difusores acústicos têm como missão espalhar o som no ambiente — tanto no tempo quanto no espaço. Essa redistribuição das reflexões evita acúmulos de energia em pontos específicos e ajuda a manter um som vivo, natural e equilibrado.

Uma Analogia curiosa 😄

Imagine jogar várias bolinhas de pingue-pongue no chão:

• Em um piso rígido (sem tratamento), elas quicam para todos os lados, sem controle.
• Com um tapete macio (absorvedor), elas param onde caem.
• Mas se o piso fosse uma malha mágica que dividisse cada bolinha em menores e as lançasse de volta em diferentes direções de forma organizada… você teria um difusor.

Parece estranho, mas ajuda a visualizar. Tratamento acústico eficiente não é sobre eliminar o som, mas controlá-lo com equilíbrio. Absorção, difusão e o posicionamento correto de cada elemento são a chave para criar um ambiente com som limpo, natural e com espacialidade real.

O vídeo

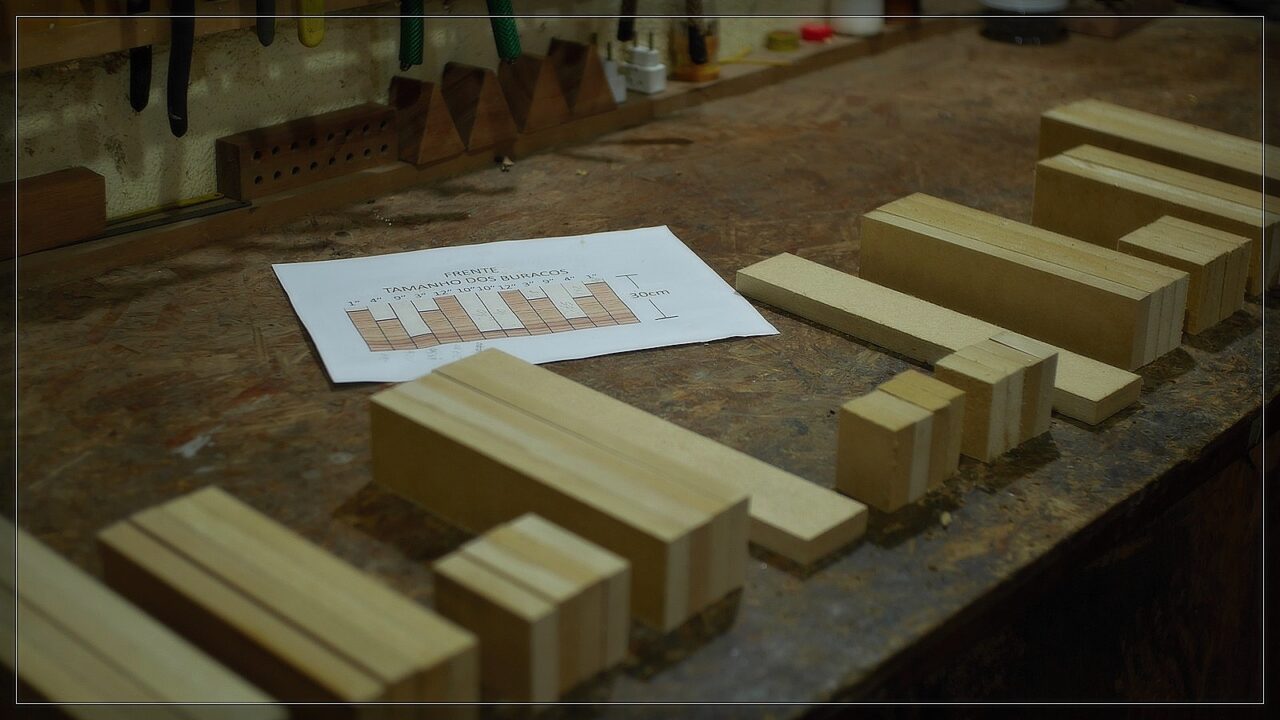

Nesse vídeo eu mostro o trabalho que tive para desenvolver esse painel. Ele tem um tamanho bem generoso e apesar da aparente simplicidade, se mostrou mais complicado do que deveria por conta do tamanho e do número de partes.

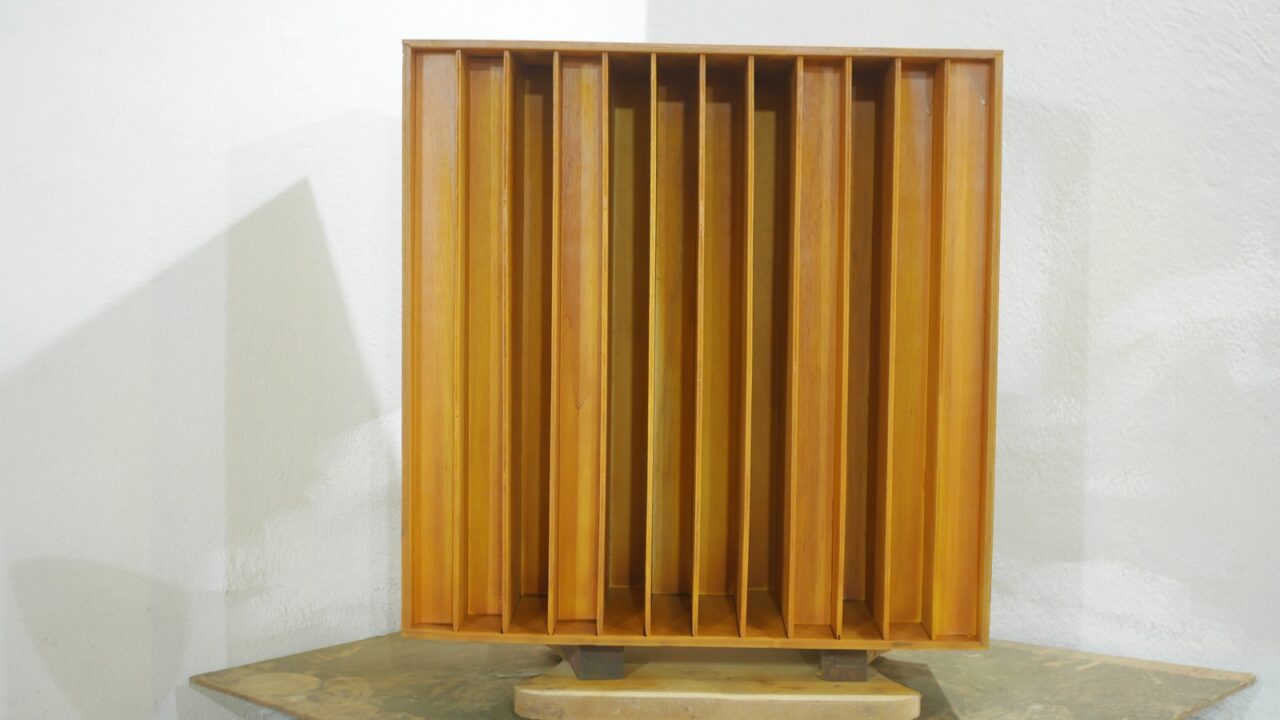

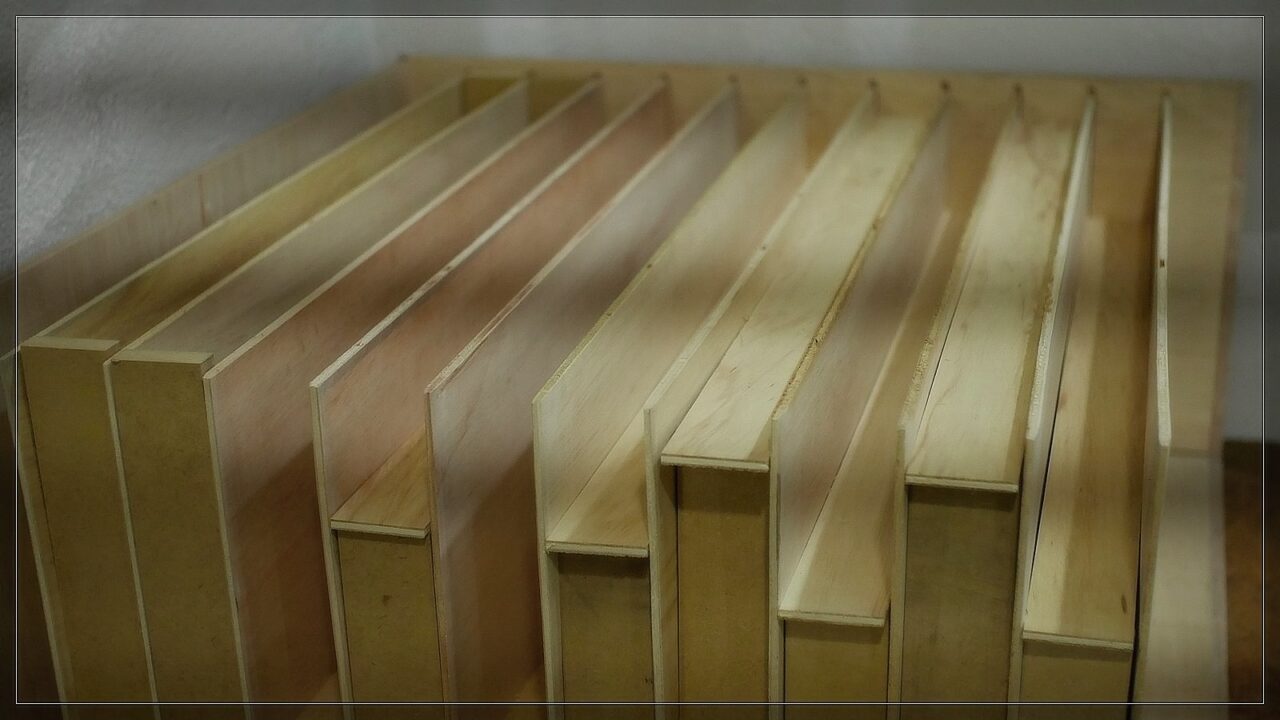

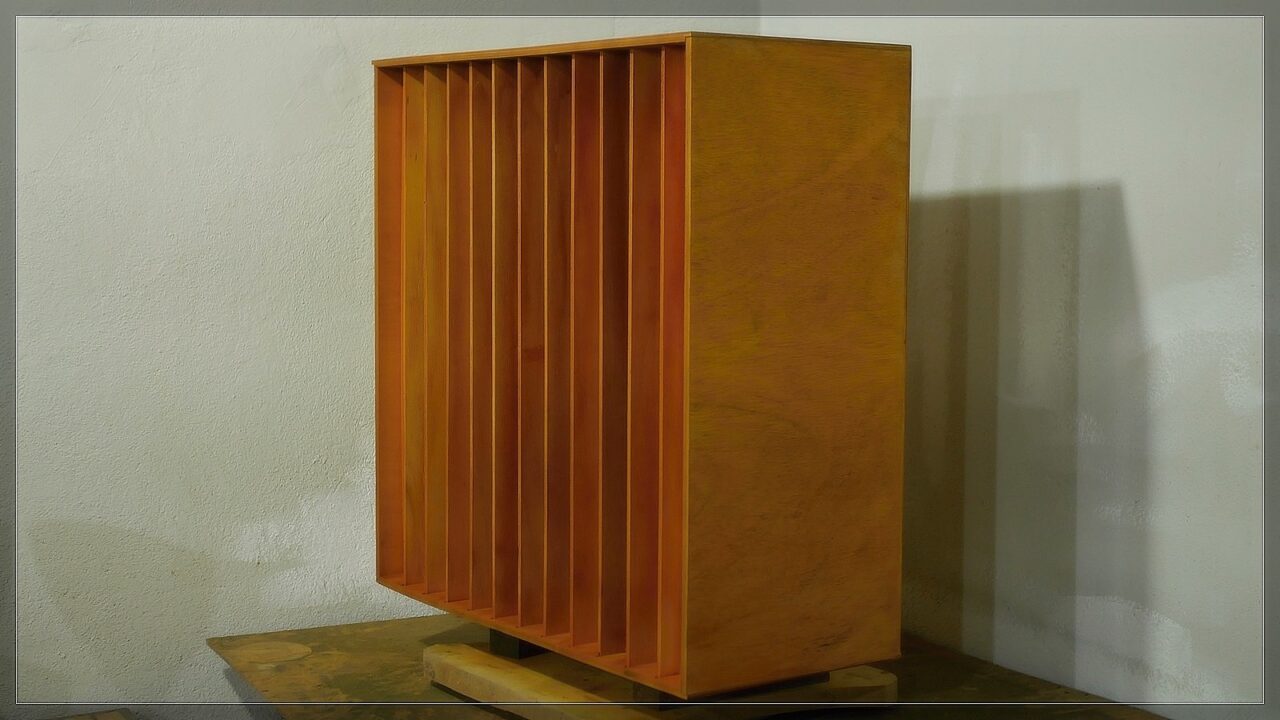

Galeria de fotos

Algumas questões

Qual é a faixa de frequência que ele cobre?

Com dimensões de 70 × 70 × 30 cm, o painel QRD atua de 282 Hz até 3.385 Hz, ideal para médias e agudas

Ele precisa de medições específicas para cada sala?

Sim, idealmente o projeto deve considerar medições objetivas com equipamentos adequados para maximizar a performance acústica.

Se você busca tratamento acústico de alto nível sem comprometer a naturalidade do som ambiente, o painel acústico QRD é simplesmente imbatível. Com base em princípios matemáticos esse tipo de difusor espalha o som de forma controlada e eficaz, proporcionando clareza, ambiência e resolução.

Como Funciona?

Cada cavidade do QRD possui uma profundidade baseada em uma fórmula matemática que gera variações de fase nas ondas sonoras refletidas. O resultado é uma dispersão suave e balanceada, ideal para médias e altas frequências.

Imagine um feixe de som batendo na parede: sem tratamento, ele volta direto e cria reflexões que bagunçam a audição. Com o QRD, essas reflexões são “quebradas” e espalhadas em diversas direções e tempos, melhorando drasticamente a qualidade da audição no ambiente.

Instalação Horizontal ou Vertical?

Sim, o painel pode ser instalado em ambas as posições. Quando posicionado verticalmente, ele espalha o som na horizontal. Quando instalado horizontalmente, ele difunde o som na vertical. Essa flexibilidade permite criar ambientes equilibrados com dispersão inteligente, alternando posições ou combinando com outros elementos do seu tratamento acústico.

QRD ou Skyline?

Embora o QRD seja unidimensional, ele oferece uma dispersão mais controlada e precisa, ideal para locais onde o som precisa ser tratado com atenção aos detalhes — como nas laterais de estúdios, home studios ou salas de audição. O difusor Skyline, por sua vez, espalha o som nas duas direções simultaneamente, sendo mais indicado para tetos ou áreas onde se deseja uma dispersão ampla e menos previsível.

Enquanto o QRD se baseia em rigor matemático, o Skyline entrega um visual mais escultural e difusão aleatória.

Aplicações Típicas

• Estúdios de gravação
• Home studios
• Salas de audição (Hi-Fi)
• Home theaters
• Salas de podcast
• Igrejas e salas de reunião

Posso usar com outros métodos

Sim, pode ser usado em conjunto com painéis absorventes para um tratamento ainda mais completo e profissional.

Sugestão de leitura

Existe muita literatura na internet, abaixo alguns links:

QRDude – Uma calculadora online
https://www.subwoofer-builder.com/qrdude.htm

Papers com informações bem completas sobre painéis acústicos e que tratam com riqueza de detalhes, entre outras coisas, o modelo QRD.
https://core.ac.uk/download/pdf/143397268.pdf

https://eg.uc.pt/bitstream/10316/38714/1/Analise%20de%20paineis%20difusores%20acusticos%20em%202D%20e%203D.pdf
