Plinth para um Technics SP-10 MK2

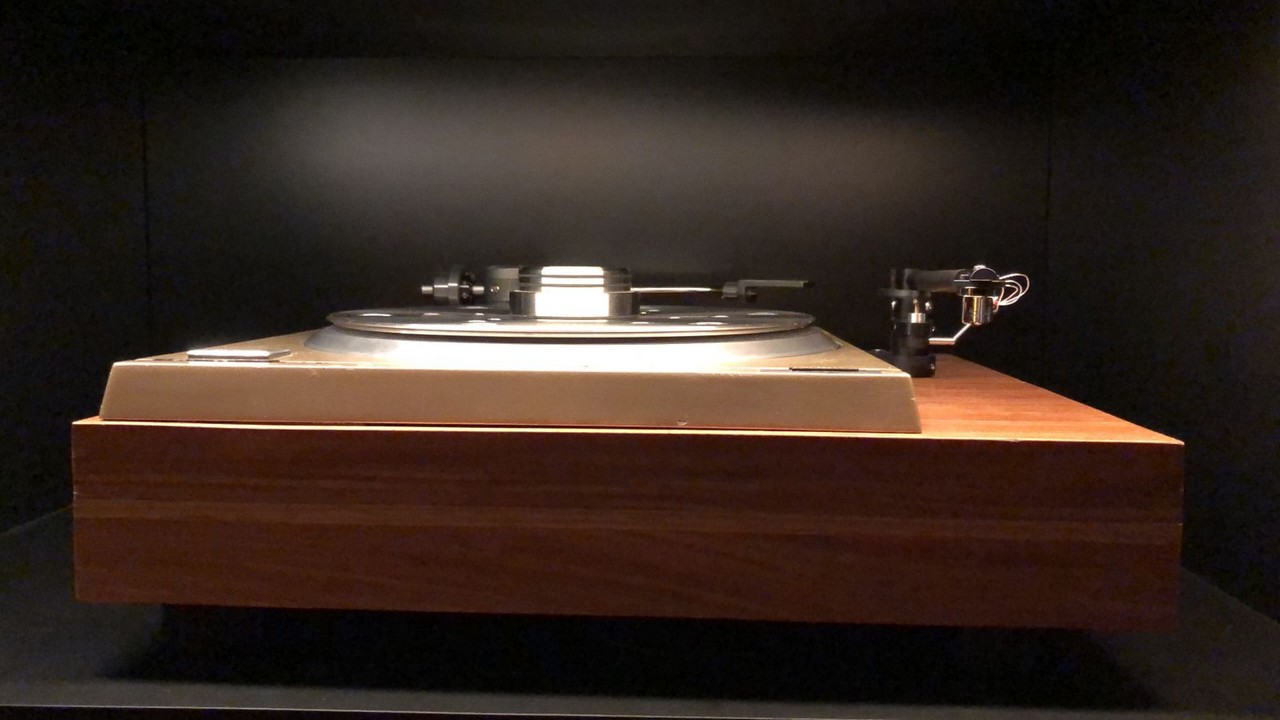

01 Technics SP10 MKII Ortofon TA 110 Schroder CB plinth

Plinth em Madeira Maciça com um leve trabalho de Marchetaria

Nesse post faço um relato detalhado de como desenvolvi um gabinete novo em madeira maciça para o renomado e fascinante Technics SP10 MK2, um dos toca-discos clássicos mais reverenciados do mundo audiófilo.

Trata-se de um toca-discos de acionamento direto (direct-drive), equipado com motor DC sem escovas controlado eletronicamente por servo e controle de quartzo — o que garante uma rotação extremamente estável e precisa.
O prato é de alumínio fundido, com diâmetro de 320 mm e peso de aproximadamente 2,9 kg
Opera nas velocidades de 33 ⅓, 45 e 78 rpm, com excelente consistência mesmo sob carga.
O arranque é rápido: o prato alcança a rotação nominal em cerca de 0,25 segundos. A frenagem também é ágil, cerca de 0,3 s para parar a rotação.
Tem baixo “wow & flutter” (0,025 % WRMS) e boa supressão de ruído e vibração, resultando em reprodução limpa e estável — características fundamentais para estúdios, rádios e hi-fi de alta fidelidade.

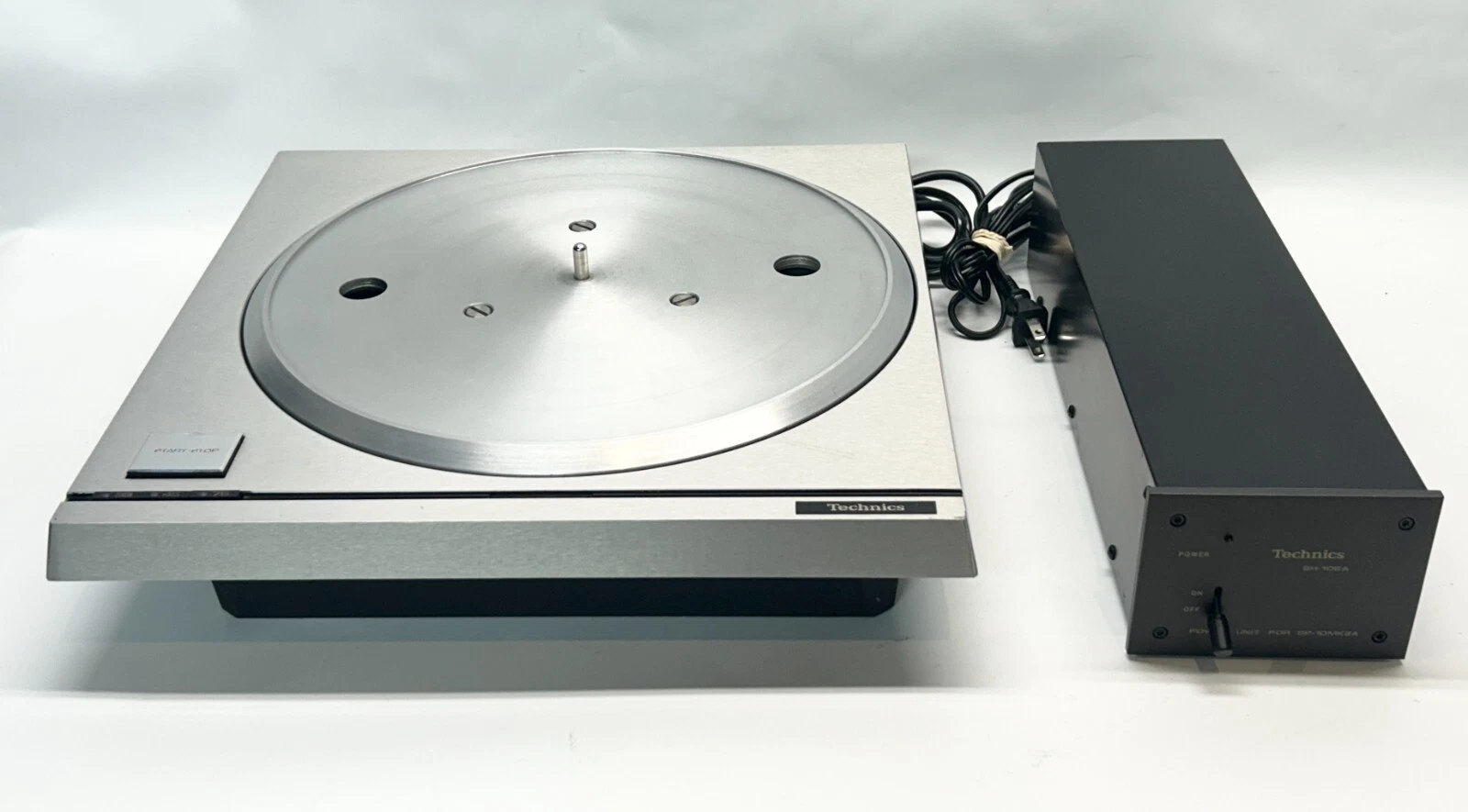

03 Technics SP10 MKII Ortofon TA 110 Schroder CB plinth

Os componentes

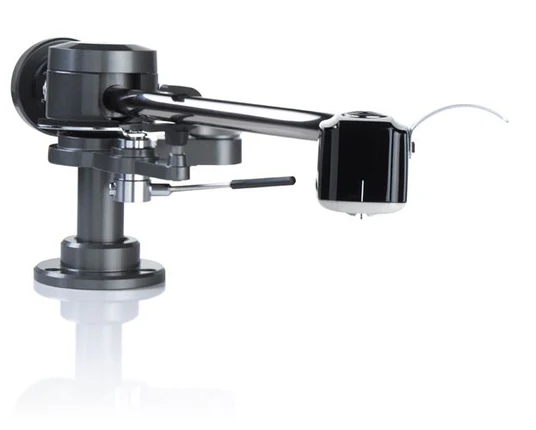

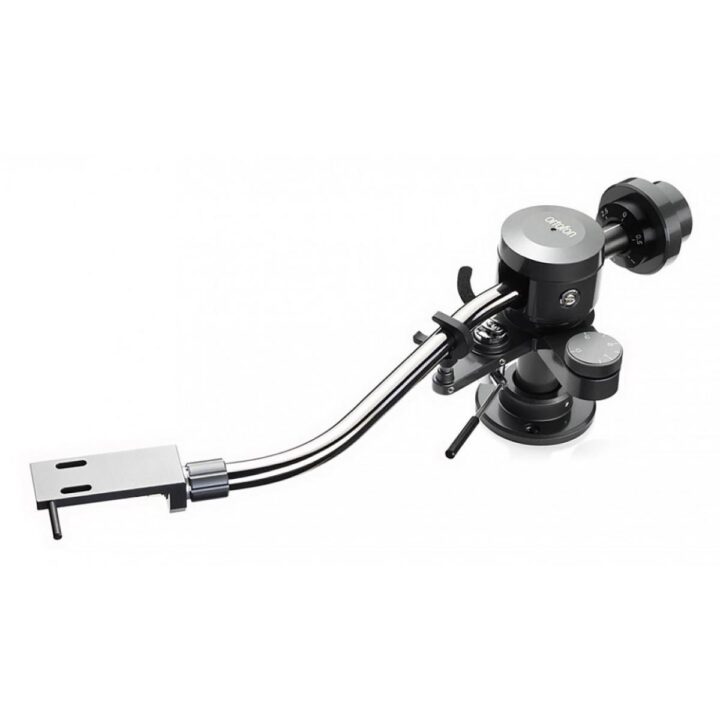

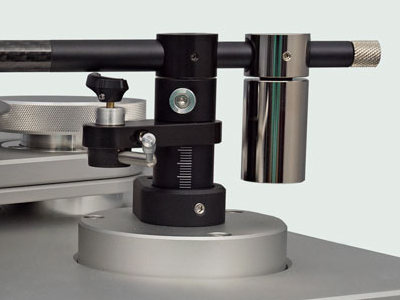

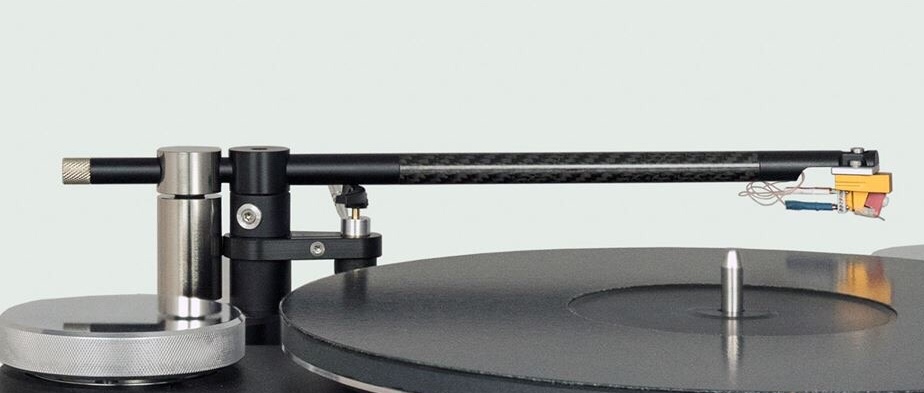

Tendo o SP-10 MK2 como estrela principal do projeto, servindo de base para 2 braços bem especiais que aproveito para colocar os links para os respectivos manuais.

04 Technics SP10 MKII Ortofon TA 110 Schroder CB plinth

09 Technics SP10 MKII Ortofon TA 110 Schroder CB plinth

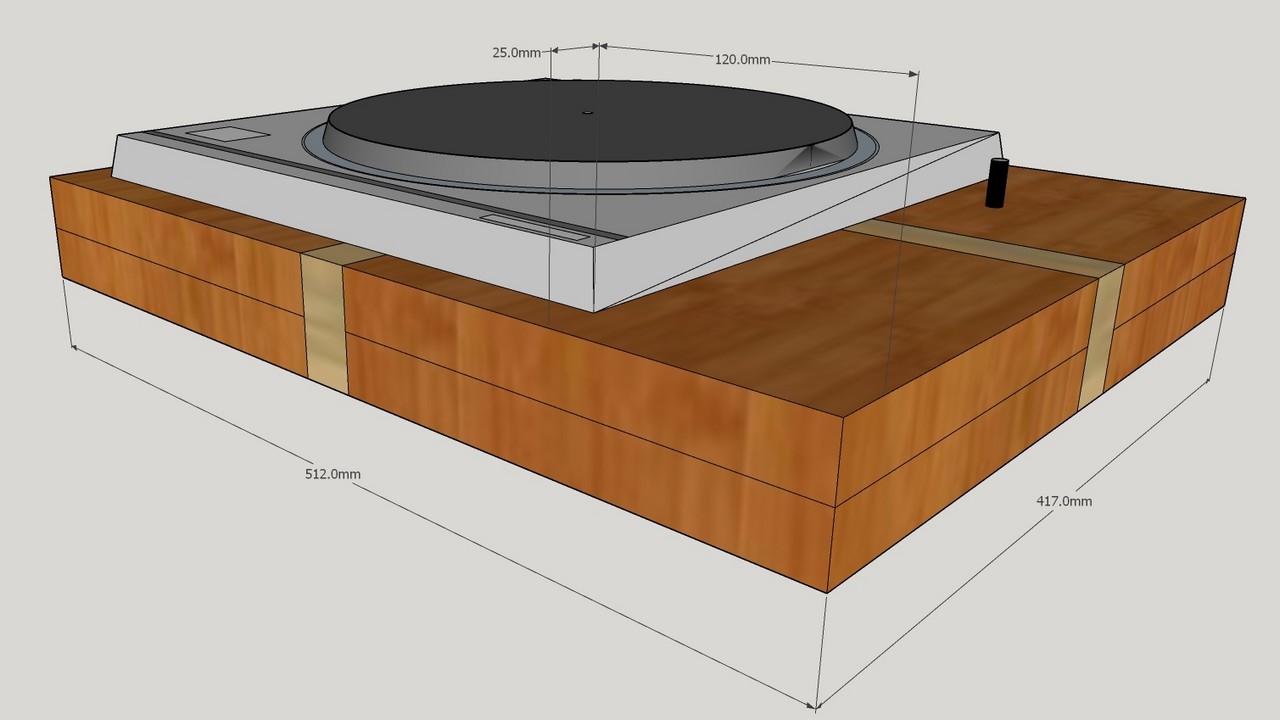

O projeto

Que fosse simples, espartano sem perder alguma elegância. 🙂

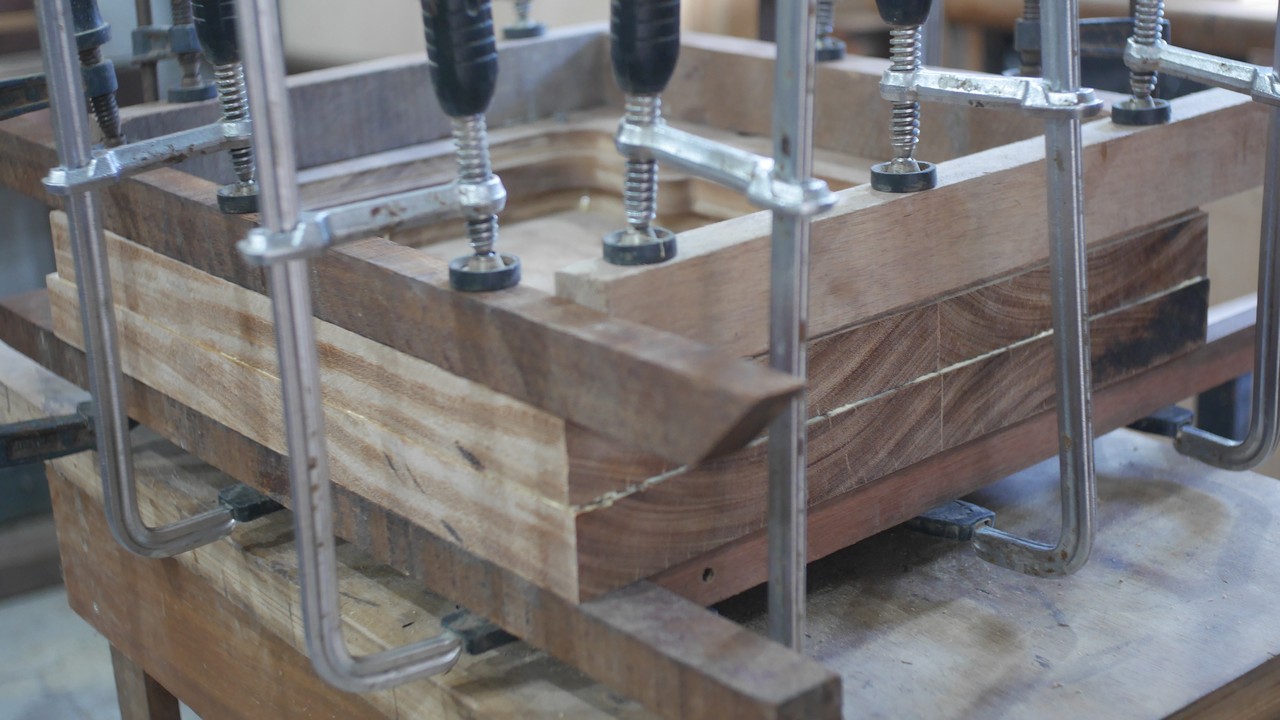

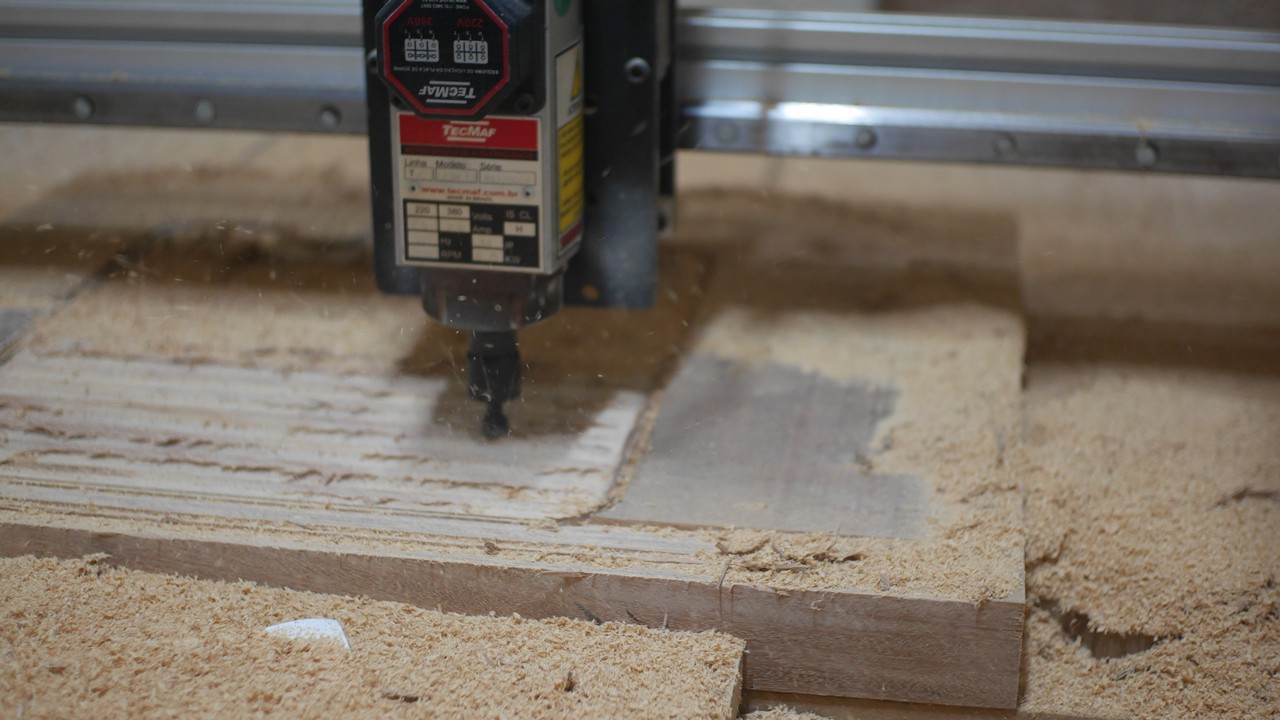

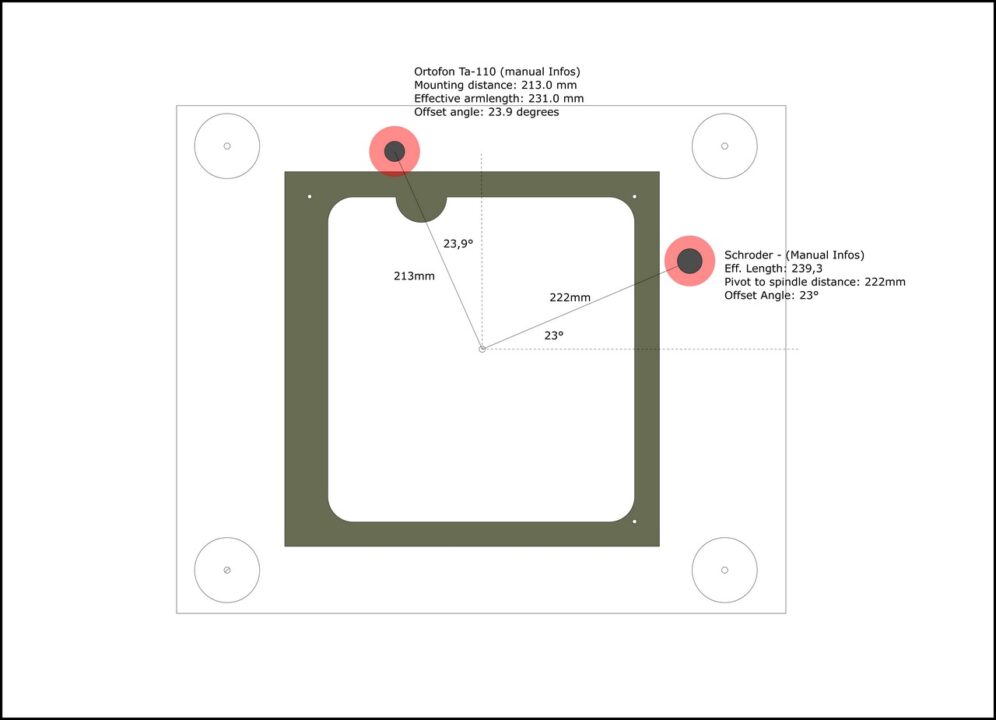

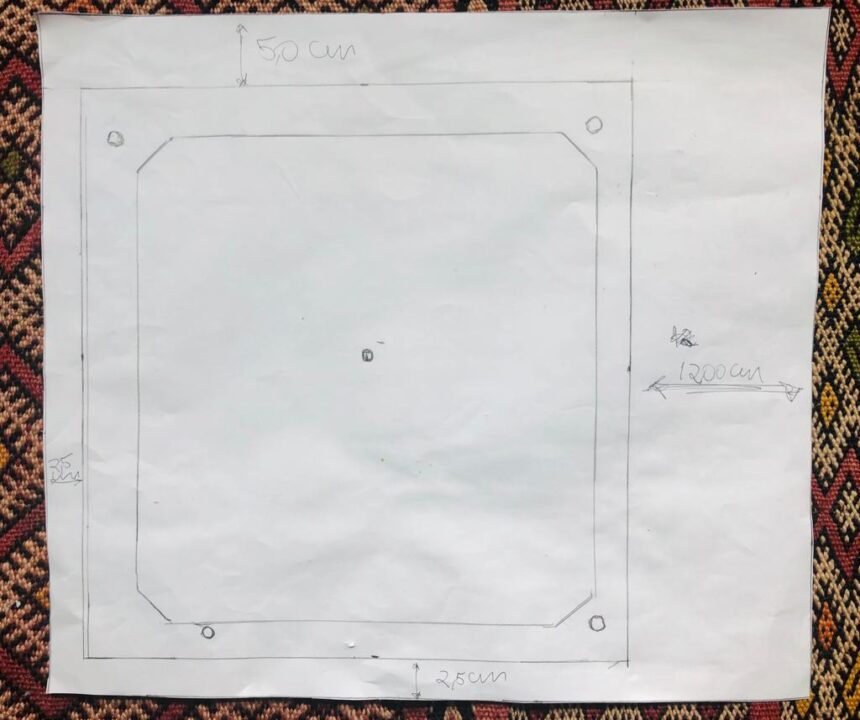

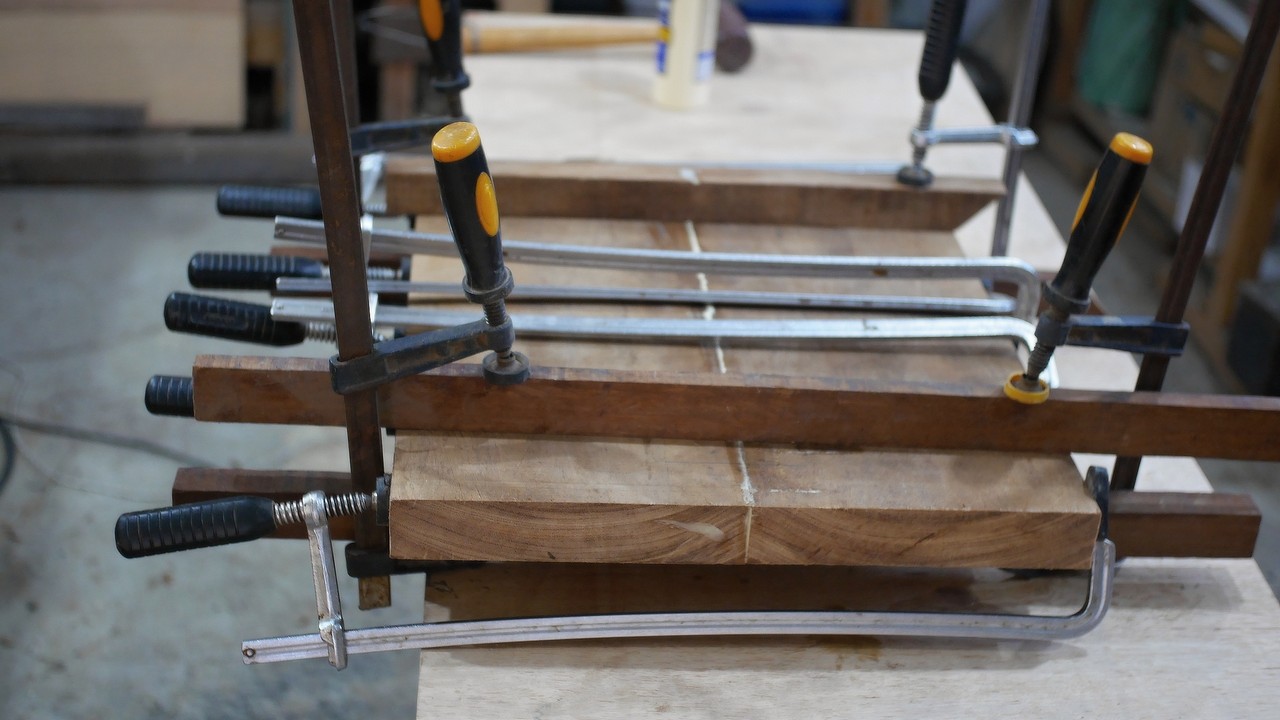

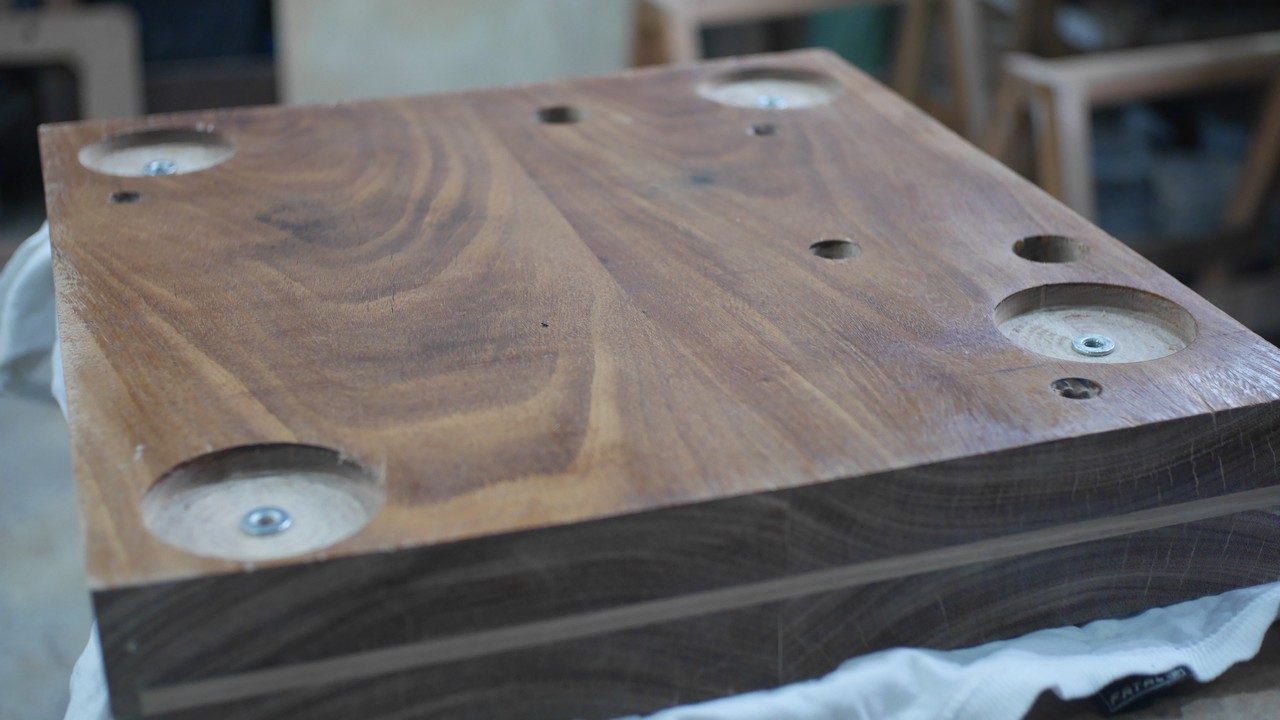

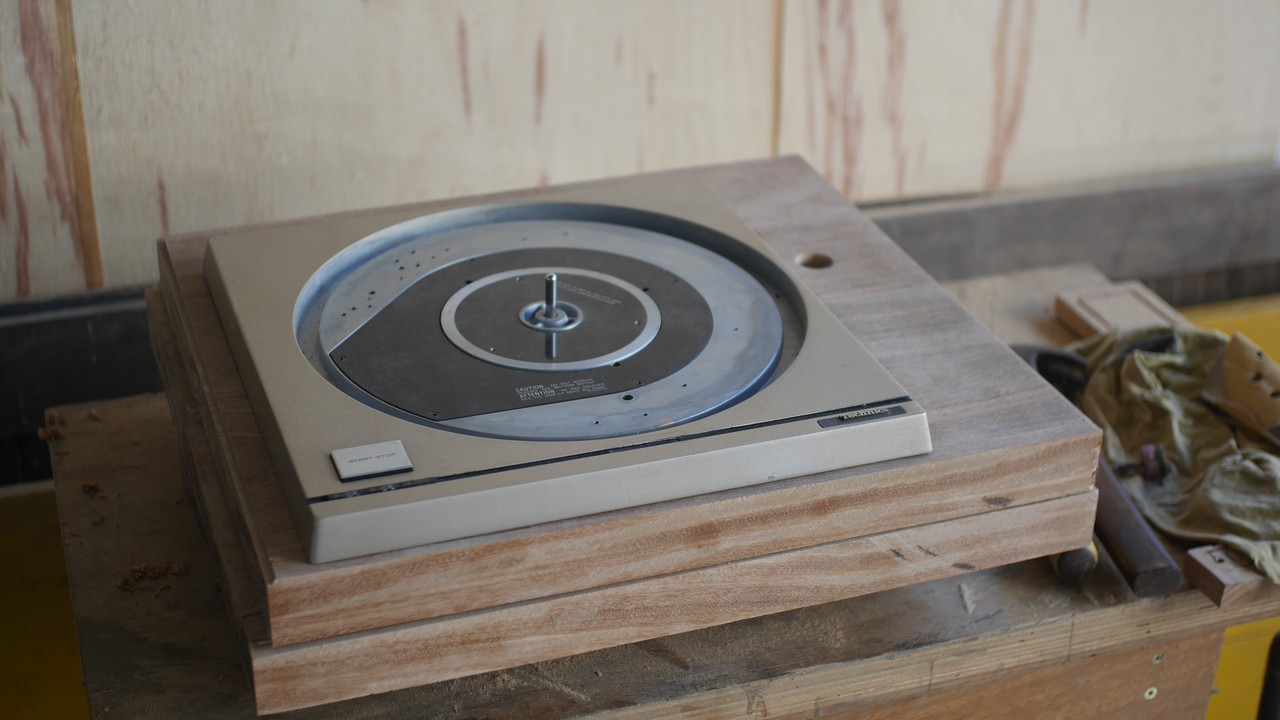

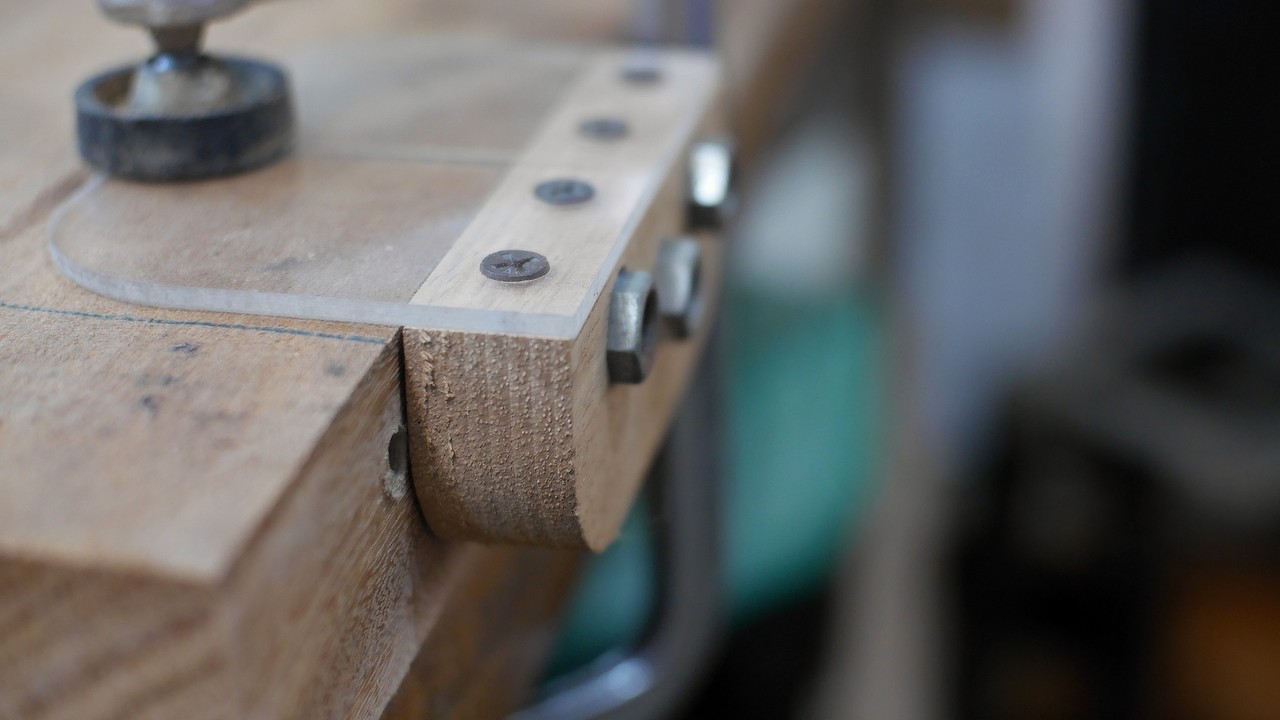

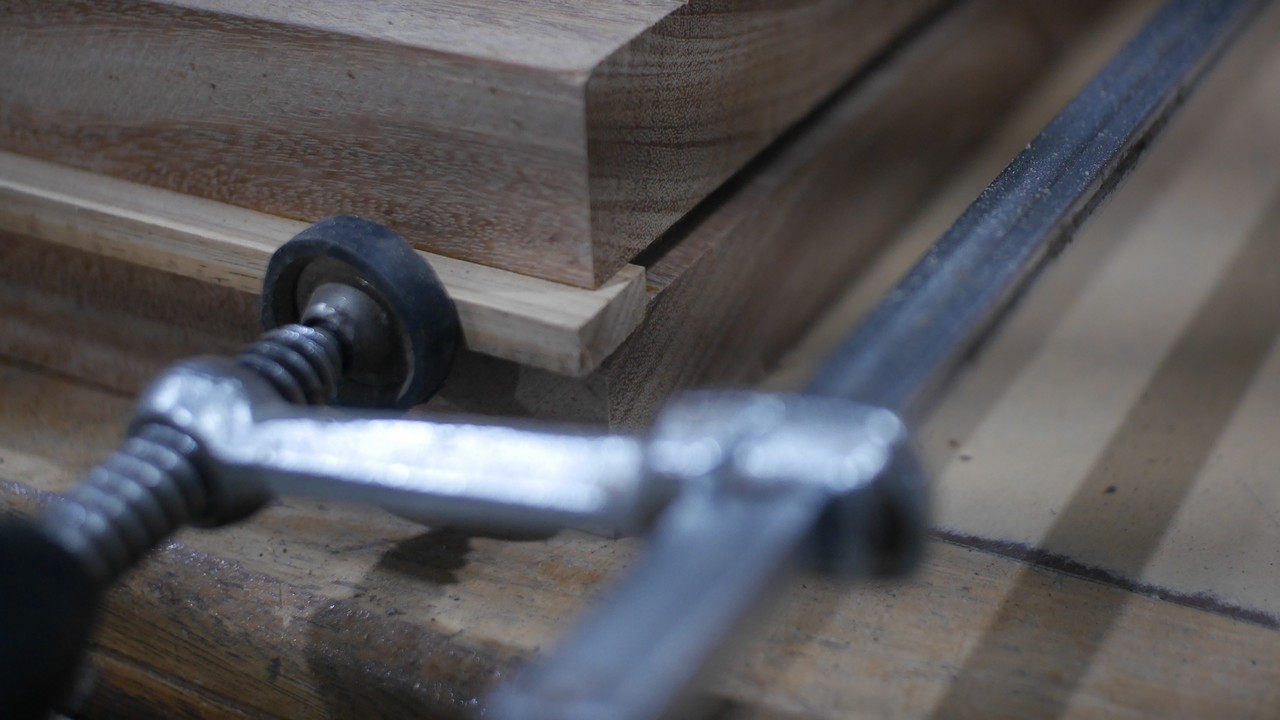

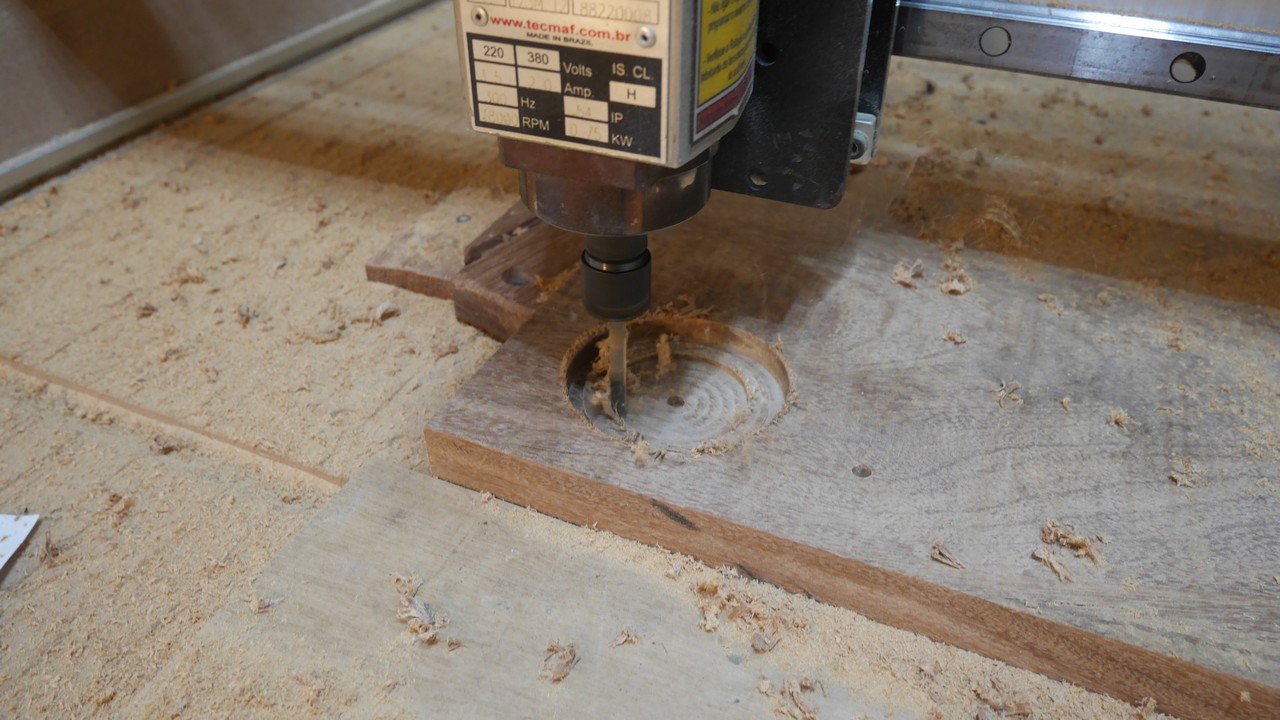

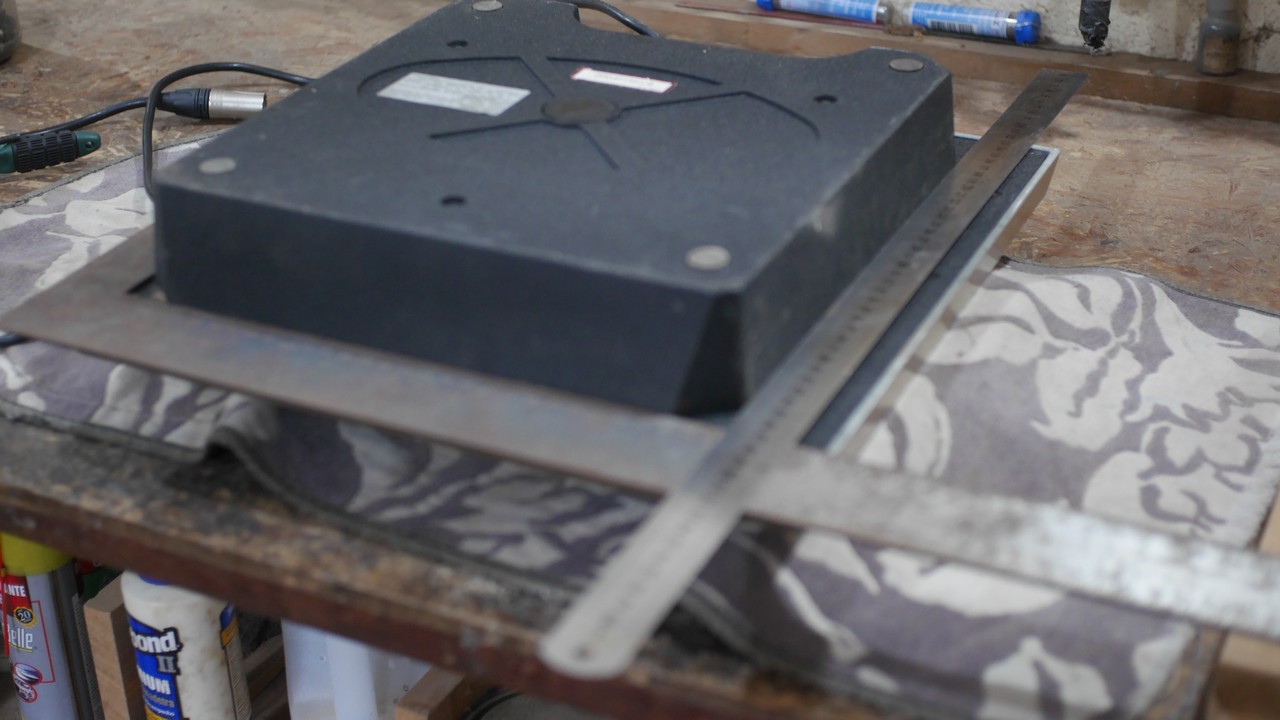

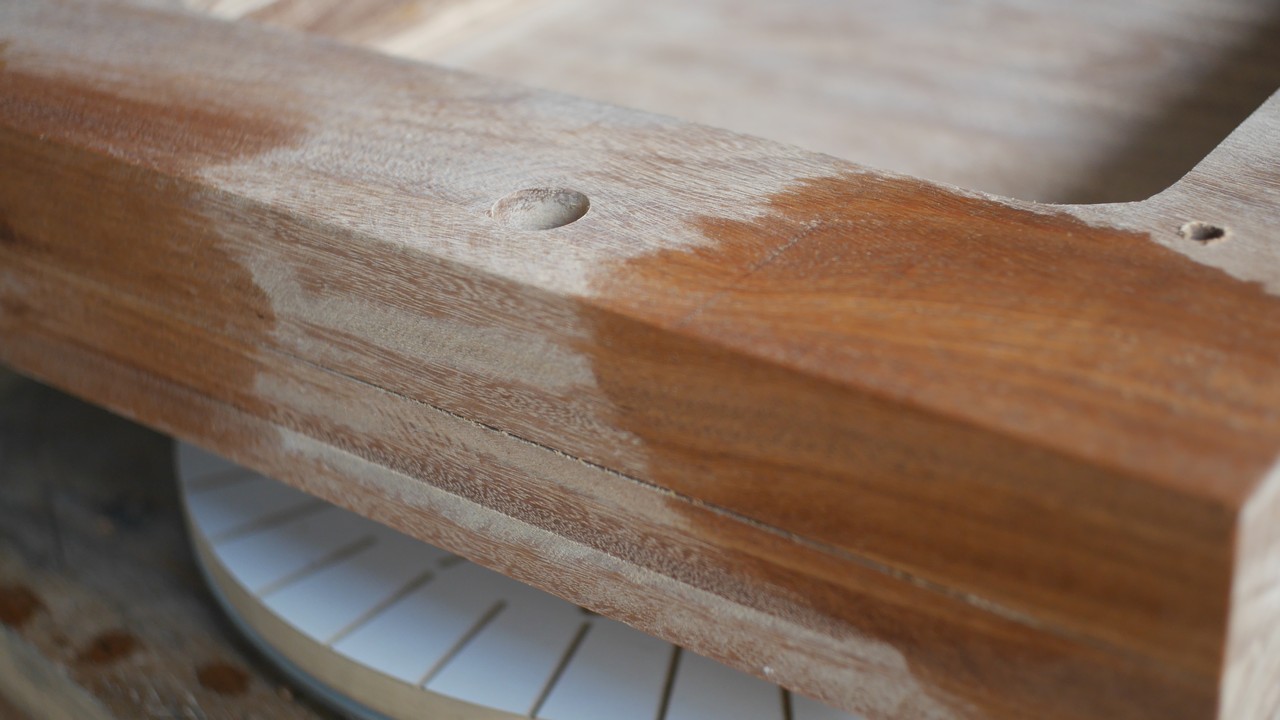

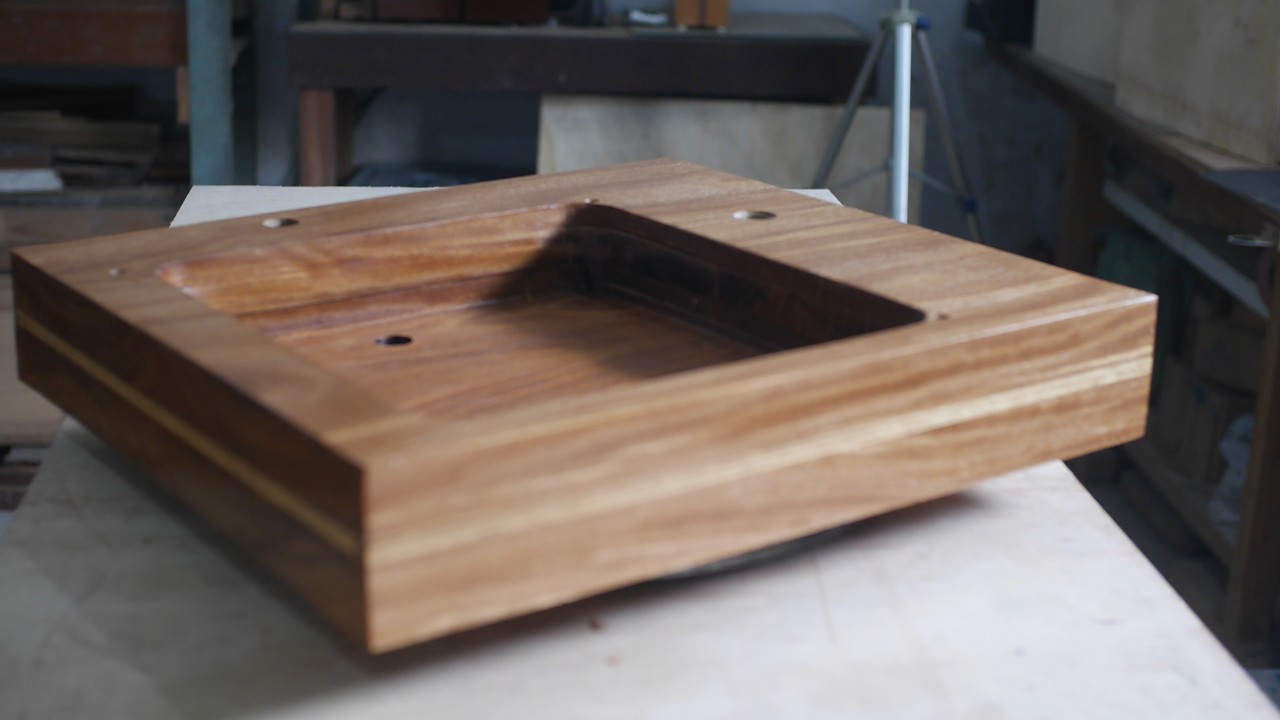

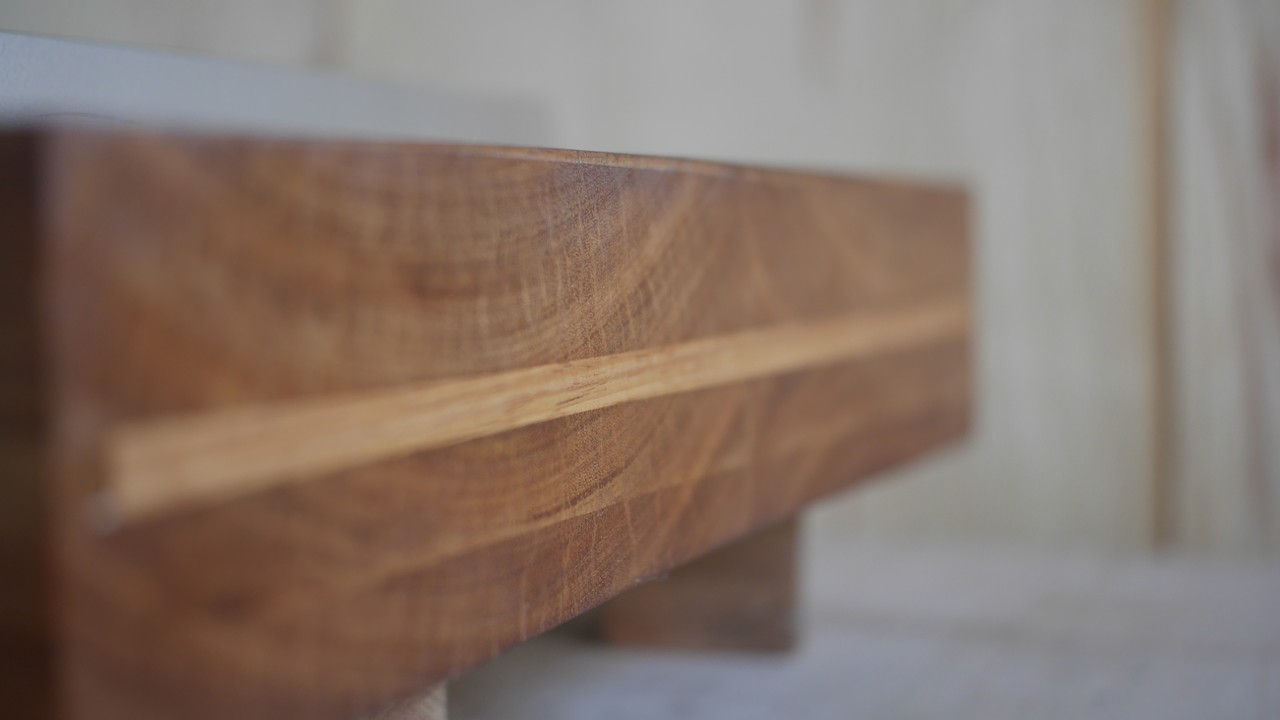

Fiz em madeira maciça tendo o Cumaru como base principal e Tauarí nos frisos de marchetaria. O mais complicado é sempre achar as medidas tendo apenas o próprio toca-disco como elemento, pois envolve uma furação relativamente precisa e sempre tem muitas pegadinhas por conta do formato do chassi.
