Introdução
Nesse artigo, procuro informar os principais programas disponíveis para todas as etapas de desenvolvimento de uma caixa acústica de alta performance. Tenho meus preferidos, mas acredito que de uma forma ou outra, é uma questão de adaptação e aprendizagem para tirar o melhor dentro de cada necessidade e cada um acaba escolhendo os seus…
Simulação, topologia e volumes…
Hora de iniciar o projeto, pensar no que fazer e qual volume adotar
WinISD
Uma ferramenta gratuita e bastante utilizada para projetar gabinetes acústicos de diferentes tipos, como bass reflex e selado. O WinISD gera gráficos precisos de resposta em frequência, fase, SPL e análise de impedância, ajudando a prever o desempenho.
É simples e prático, ideal para hobbistas e iniciantes, mas com recursos úteis para todos.
BassBox Pro
Voltado para profissionais do áudio, o BassBox Pro oferece uma gama completa de simulações e cálculos avançados para caixas acústicas. Ele permite configurar filtros, analisar deslocamento de cone e calcular SPL máximo em diferentes frequências.
A interface é mais robusta e voltada a projetos complexos, tornando-o ideal para quem precisa de simulações detalhadas.
SpeakerBoxLite
Uma plataforma online gratuita que simplifica o cálculo de volumes, frequência de sintonia e parâmetros de alto-falantes. O diferencial está na visualização em 2D e 3D, ajudando a planejar a construção de gabinetes de forma prática e rápida.
É fácil de usar e uma ótima escolha para quem precisa de resultados rápidos e precisos sem instalação de software.
Hornresp
O clássico para simular horns e linha de transmissão. É para o mundo horn o que o WinISD é para bass reflex: gratuito, preciso e com curva de aprendizagem que vale cada minuto. http://www.hornresp.net
AkAbak / ABEC
Um programa de simulação acústica por elementos (BEM), padrão para quem projeta horn a sério. Muito poderoso e com uma interface que assusta, para os fortes… mas entrega o que promete. https://www.randteam.de/AKABAK3/
BoxSim (Visaton)
Gratuito, simula caixa e crossover integrados e já vem com banco de drivers Visaton. Excelente primeiro contato com simulação completa. https://www.visaton.de/index.php/en/downloads-boxsim
Tolvan
Um conjunto de programas gratuitos muito interessantes de simulação, medição, baffle ou direcionalidade. https://www.tolvan.com/
Medições
Gabinete montado é hora de medir e seguir nessa divertida jornada
REW (Room EQ Wizard)
Software gratuito e muito popular para medições acústicas, usado para análise e calibração de ambientes. O REW permite medir a resposta em frequência, fase, tempo de reverberação (RT60) e oferece equalização automática para corrigir irregularidades.
Compatível com interfaces de áudio comuns e funciona tanto com microfones de calibração USB quanto com equipamentos mais avançados. Suporta exportação de filtros para sistemas DSP e integra visualizações em waterfall e espectrograma.
ARTA
Um software abrangente que oferece modos de medição rápidos e detalhados. É capaz de realizar análises de resposta em frequência, fase, distorção harmônica (THD), e resposta ao impulso.
Com seu modo Limp (impedância) e STEPS (medição de distorção não linear), o ARTA é ideal para testes de alto-falantes e sistemas complexos. Suporta exportação de dados em formatos padronizados e pode ser integrado com hardware de teste.
Link: http://www.artalabs.hr/
HolmImpulse
O HolmImpulse é um software gratuito de medição acústica utilizado para avaliar a resposta em frequência, fase e impulsos de sistemas de som.
Ele é conhecido por sua facilidade de uso e alta precisão, oferecendo medições rápidas com apenas uma varredura de impulso. O software também corrige automaticamente atrasos e proporciona análises de resposta de fase mínima.
Embora menos robusto que opções pagas, é uma excelente ferramenta para projetos DIY e testes de alto-falantes.
CLIO System
Ferramenta profissional usada principalmente em aplicações industriais e laboratoriais. O CLIO combina hardware proprietário com software robusto para medições precisas de resposta em campo próximo e remoto.
Oferece suporte para testes eletroacústicos (como T/S Parameters) e medições multicanal.
É amplamente utilizado na fabricação de alto-falantes devido à sua precisão e confiabilidade.
Klippel NFS (Near-Field Scanner)
A Ferrai das medições, o Klippel NFS é um sistema automatizado de medição que realiza escaneamento acústico tridimensional, ideal para análise precisa de alto-falantes e sistemas de som.
Usando sensores em campo próximo e um braço robótico, ele permite medir a resposta em frequência e dispersão sonora sem necessidade de uma câmara anecóica.
É amplamente utilizado na indústria para pesquisa, desenvolvimento e controle de qualidade, proporcionando rapidez e alta precisão em medições complexas. Por conta do preço, sugeri apenas como curiosidade.
Link: https://www.klippel.de/
Open Sound Meter
Gratuito, multi-plataforma. Medições em tempo real (magnitude, fase, coerência) o que falta entre o REW (sweeps) e as ferramentas industriais. https://opensoundmeter.com
Smaart (Rational Acoustics)
o padrão profissional de tuning ao vivo. Não é DIY, mas vale conhecer para entender o que existe “lá em cima”. https://www.rationalacoustics.com
Crossover e Ajustes
Respostas medidas, hora de se debruçar na parte técnica e fazer o melhor crossover possível.
XSim
Software gratuito para simulação de crossovers passivos. Ele permite configurar filtros e analisar a resposta em frequência, impedância e fase, sendo ideal para projetistas que desejam ajustar a integração entre drivers com precisão.
Link: https://www.diyaudio.com/community/threads/xsim4-program-available.417482/
VituixCAD
O VituixCAD é um software gratuito e versátil para o design completo de alto-falantes e crossovers. Simulações precisas para filtros passivos e ativos, além de suportar medições multi-eixo, essencial para projetar sistemas com dispersão sonora controlada.
O software inclui análise polar e SPL em 3D, facilitando a visualização do comportamento acústico em diferentes ângulos. Com recursos como integração de medições reais e otimização de parâmetros, o VituixCAD é amplamente utilizado tanto por entusiastas quanto por profissionais.
LSPCad
Uma ferramenta avançada para design de caixas acústicas , combinando modelagem de gabinetes e crossovers.
O LSPCad oferece simulações detalhadas e otimização automática de parâmetros, voltado a projetos de alta precisão.
Link: https://www.ijdata.com/
SoundEasy
Software completo que abrange simulação acústica, elétrica e eletromecânica.
Oferece recursos para design de gabinetes e filtros, análise de resposta e medições reais, ideal para projetos super elaborados.
PCD (Passive Crossover Designer)
Simulador de crossover passivo com interface por esquemático. Concorrente direto do XSim. https://www.speakerdesign.net/WinPCD/
rePhase
Geração de filtros FIR e linearização de fase, essencial para quem usa DSP. Freeware, para os perfeccionistas de fase. https://rephase.org/
Equalizer APO + Peace GUI
Equalização completa e gratuita no Windows, com perfis por dispositivo. O DSP zero-real que todo sistema ativo no PC deveria ter. https://equalizerapo.com
DSPi (Weeblabs)
Uma das coisas mais impressionantes que apareceu no DIY áudio nos últimos tempos: um firmware que transforma um Raspberry Pi Pico de ~US$ 5 em um processador de áudio completo e plug-and-play via USB. Crossover ativo, PEQ generoso, delays por canal, loudness compensado, saída S/PDIF. Um sistema 3 vias ativo nunca foi tão acessível nesse nível de performance.
Projeto 3D
Muita gente protela a aprendizagem, mas ter uma visão 3D do projeto é uma atitude sensata para resolver e agilizar o processo de montagem, além de prever modelos antes de fazer poeira e barulho.

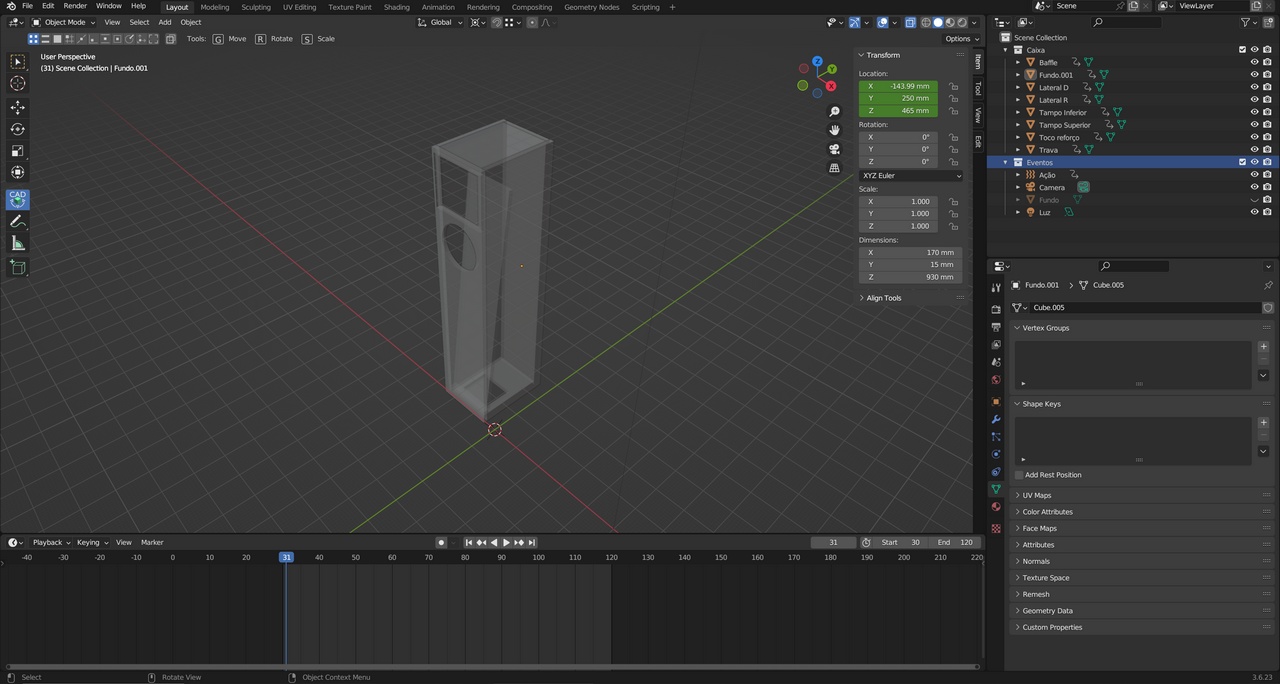

Blender
Não é bem um CAD, mas talvez seja maior que isso e é gratuito, open source. Dono da maior comunidade 3D do planeta e criado a partir de uma história absurda e impressionante.
Fatiou o gabinete, animou a vista explodida, renderizou o projeto e nenhum outro da lista chega perto disso sem custar um rim.
Freecad
Liberdade para construir o que você quiser com esse programa 3D paramétrico de código aberto.
Acho que isso já diz muito.
É o meu xodó e depois que você entende a interface, flui com com alguma naturalidade.
A comunidade é muito atuante, sempre tem novas versões e é uma programa extremamente robusto e interessante.
Fusion 360
Além de ser paramétrico, tem recursos para fazer coisas absurdamente incríveis.
A verdade é que para fazer “apenas” caixas acústicas ele pode ser até de mais… Mas é amigável e intuitivo e tem uma curva de aprendizagem relativamente boa mesmo para iniciantes.

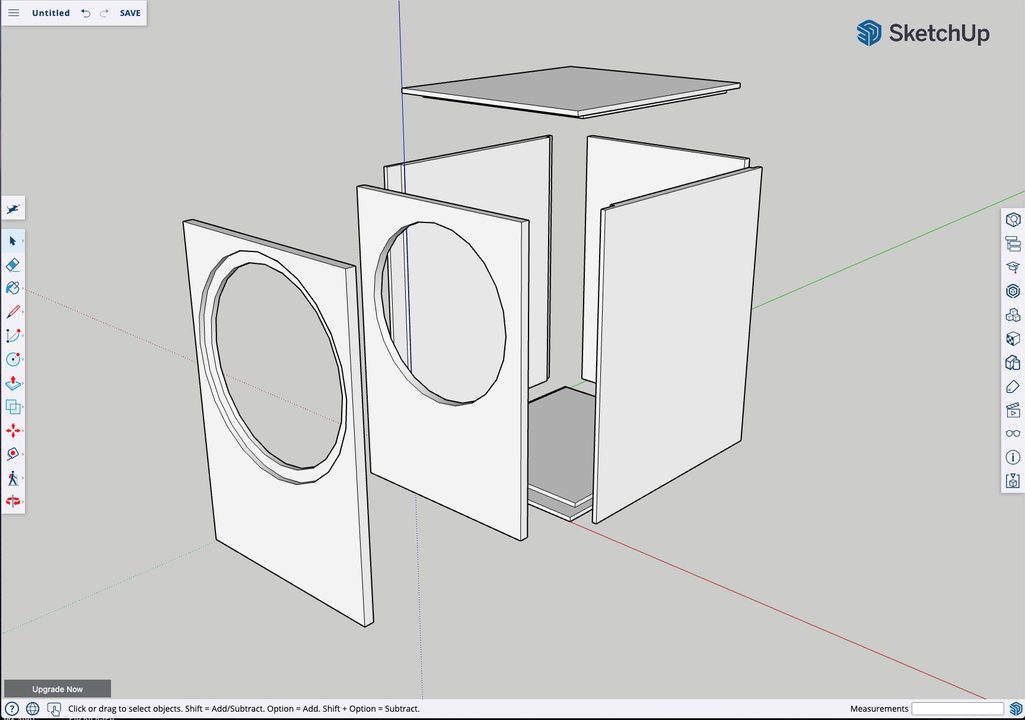

Sketchup
Se por um lado não tem a exuberância de recursos (que no nosso caso é desnecessário…) ele tem a facilidade por ser intuitivo e produtivo, sem muito esforço.
Alguma poucas leituras ou alguns videos no Youtube e lhe deixarão com conhecimento para fazer algo simples e depois, ir avançando naturalmente.
Solidworks
Fiquei na dúvida se postava ou não sobre esse software.
Basicamente é uma espécie de Ferrari do desenvolvimento 3D.
O mais incrível é que apesar de ter poder e recursos para as demandas mais absurdas, ele é super intuitivo e eficiente no desenvolvimento de qualquer peça, partindo do design em si até diversas análises mecânicas. Ele possivelmente está em outra categoria em relação aos outros…
Plasticity CAD
CAD moderno com kernel Parasolid (o mesmo do SolidWorks) e modelagem direta. Muito rápido e intuitivo. O charme extra é o XNURBS integrado, um padrão de superfície ultra suaves com esforço mínimo.
Link: https://www.plasticity.xyz
Onshape
CAD paramétrico completo no navegador, com plano gratuito (arquivos públicos). Nada de instalar nada. https://www.onshape.com
Shapr3D
CAD para iPad/tablet/Windows, com a curva de aprendizagem mais plana da lista. Modelar com a caneta no tablet é outra experiência. https://www.shapr3d.com
Programas 2D
Uma breve menção honrosa a alguns programas absurdamente poderosos que podem ajudar ou servir de complemento a outros desta lista.
QCAD
CAD 2D com licença Community gratuita. É onde podem nascer as medidas de corte: precisas, em DXF, prontas para o otimizador de planos de corte ou para a CNC. https://www.qcad.org
LibreCAD
Open source, gratuito e multiplataforma. O 2D técnico sem custo nenhum. https://librecad.org
Inkscape
Não é CAD, mas é excelente para diagramas e vetores de montagem, manuais e arte. https://inkscape.org
KiCad
Para desenho de PCB e projeto da placa do crossover antes de partir para a improvisação com fios e ponteiras. Gratuito e open source. https://www.kicad.org
FAQ
Não precisa começar por todos. 😄
Eu começaria pelos programas gratuitos e escolheria de acordo com aquilo que você pretende fazer. Para simulação de caixas, há opções como WinISD e Hornresp. Para medições o REW ( que é super documentado), para crossover o VituixCAD ou XSim e para o projeto 3D, FreeCAD, Blender ou algum online free.
Se você está começando agora, minha sugestão é simples: escolha um programa, aprenda a usá-lo de verdade e só depois procure outro. É muito mais produtivo dominar uma ferramenta do que conhecer superficialmente dez delas.
Não. E, sinceramente, espero que não. 😄
A ideia desta lista não é criar uma obrigação de instalar meia dúzia de programas para fazer uma caixa. Cada ferramenta resolve determinados problemas e, muitas vezes uma combinação de duas ou três delas é mais do que suficiente.
Programas paramétricos mantêm uma relação de dependência entre as medidas e os elementos do desenho. Na prática, ao criar um encaixe, por exemplo, uma alteração em uma das peças pode fazer com que as demais medidas relacionadas sejam ajustadas automaticamente.
Isso reduz bastante a possibilidade de erros que em programas não paramétricos, precisam ser conferidos e corrigidos manualmente. Para projetos que envolvem muitas peças, encaixes e alterações de medidas, essa interdependência pode economizar muito trabalho.
Essa talvez seja a pergunta mais difícil de responder.
Tenho meus preferidos e eles aparecem na lista, mas isso não significa que sejam necessariamente os melhores para você. Interface, experiência, tipo de projeto e até a maneira de pensar de cada pessoa pesam bastante nessa escolha.
Para mim, o melhor programa é aquele que resolve o seu problema sem transformar o projeto em um problema maior.
Não necessariamente.
Existem ferramentas gratuitas e open source extremamente capazes. Algumas são simples, outras têm uma curva de aprendizado considerável e algumas conseguem fazer coisas que seriam perfeitamente aceitáveis em um ambiente profissional.
O preço da licença não é uma medida confiável da qualidade da ferramenta. O que importa é entender o que ela faz e se atende ao que você precisa. E ao olhar para o Blender, perguntas assim não fazem qualquer sentido.
Também não tenho nada contra eles. Se uma ferramenta economiza horas de trabalho ou oferece recursos que realmente fazem diferença no seu projeto, ela pode valer cada centavo.
O problema é pagar caro por recursos que você nunca vai usar. Para quem quer apenas projetar uma caixa acústica em casa, existem alternativas muito interessantes antes de chegar nesse ponto.
A ferramenta deve servir ao projeto. Não o contrário.
Aqui é preciso prestar atenção. Alguns programas comerciais são desenvolvidos principalmente para empresas e utilizados em ambientes altamente profissionais e comerciais. Consequentemente, os valores das licenças podem ser bastante desanimadores para mortais comuns que querem apenas desenhar uma caixa acústica. 😄
Por isso, incluí programas realmente gratuitos, de código aberto e também opções que oferecem licenças específicas para hobistas ou estudantes, além de versões online gratuitas.
Mas gratuito não significa necessariamente que você pode fazer qualquer coisa com o programa. As condições variam bastante entre as licenças e podem existir limitações para uso comercial, distribuição, quantidade de arquivos ou outros usos específicos.
Navegue com atenção e respeite sempre os termos das licenças. Leia com MUITA atenção.
Sim. Ter um entendimento apurado sobre medições talvez seja um dos elos mais importantes entre o projeto no computador e a caixa que existe de verdade.
Você pode simular, calcular, modelar e fazer tudo parecer perfeito na tela. Mas a caixa construída tem tolerâncias, o alto-falante real não é exatamente igual ao modelo utilizado na simulação, os componentes têm suas próprias variações e o ambiente também entra na equação.
A medição é o momento em que você deixa de trabalhar apenas com aquilo que deveria acontecer e passa a enxergar aquilo que realmente aconteceu. O mais importante é entender o que está sendo medido, como medir e, principalmente, o que fazer com os resultados.
Esse processo vale muito mais do que simplesmente confiar cegamente no resultado de qualquer software.
Calma, que o buraco é muito mais embaixo. 😄 Os softwares são apenas ferramentas. Antes de sair modelando, simulando e medindo, vale entender o que está por trás de tudo isso. Quanto melhor você conhecer a teoria, mais proveito vai tirar dos programas e menos dependente ficará deles.
Para começar, recomendo uma leitura atenta dos artigos abaixo:
