O projeto
Abaixo veremos os detalhes de como estarei construindo uma caixa acústica de alta performance para uso residencial.

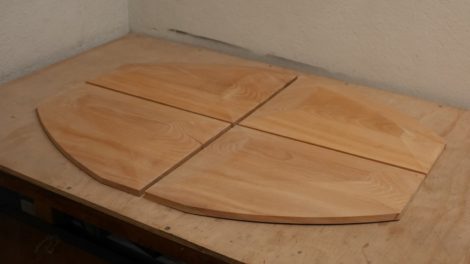

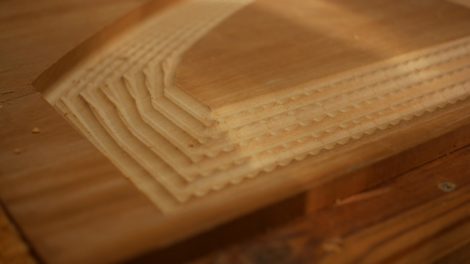

A construção foge do convencional pois utilizo “fatias” que perfeitamente encaixadas geram um gabinete sólido, pesado e inerte.
Me permite ainda criar um ambiente acústico praticamente sem paralelismo, eliminando a incidência de ondas estacionárias e outros problemas relacionados a gabinetes convencionais.
Alto-falantes

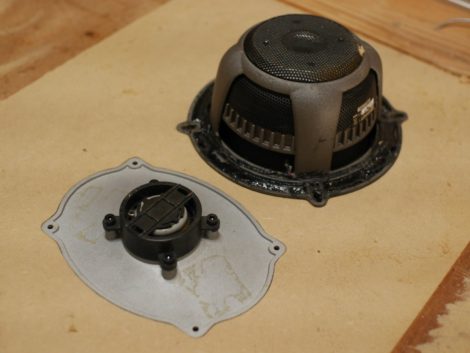

Os alto-falantes são de uma série especial da JBL, desenvolvido para o mercado competitivo em automóveis de som de qualidade. JBL 660GTI
É como sempre digo: Existem bons alto-falantes e outros nem tanto, independente para o que foram feitos. 🙂
Para conhecer melhor, veja o manual do JBL 660GTI no link abaixo:
https://audiokit.com.br/download/5990/

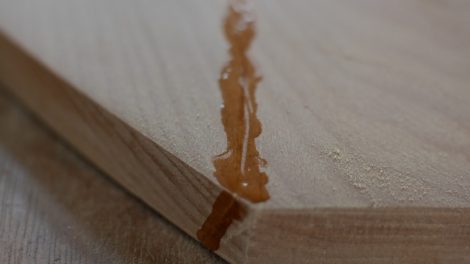

Como poderão acompanhar nesse vídeo, o trabalho é grande para cortar muitas peças, preparar e colar até que ganhe o formato desejado. Apliquei com fórmica para garantir que as junções não comprometessem o acabamento.
Etapa 01
Parte técnica
Como poderão ver, consegui um ótimo resultado com o projeto de crossover dessa caixa de som. Uma variação praticamente menor que 3dBs ao longo da faixa útil dos 100hz aos 20khz.
Desconsiderei abaixo dos 100hz pois medi com o microfone em “far field” e não tinha como ter precisão em frequências tão baixas.
Enrolei as bobinas (indutores) com fios de 13awg o que me garantiram indutores de excelente qualidade e como podem notar, o crossover apesar de pequeno, ficou com 1.5kg cada unidade.
Foram usados capacitores Mundorf e um resistor também desse conceituado fabricante.
https://www.mundorf.com/audio/en

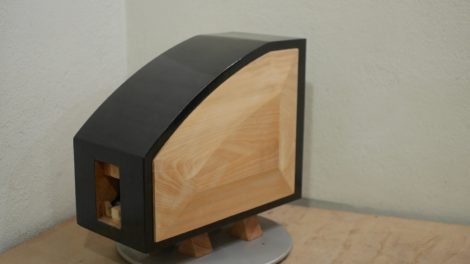

A laminação em Ébano foi bem sucedida e ao final, um verniz de alto brilho que deixou a caixa de com com um visual muito interessante…

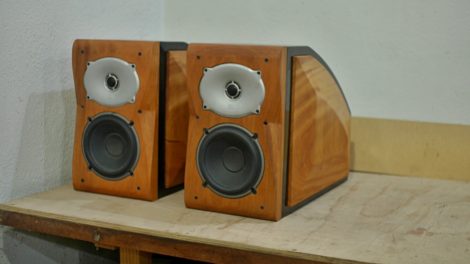

Na próxima etapa estarei fazendo as laterais e o baffle frontal, para que finalmente essas caixas acústicas possam ir para a sala tocarem em toda a sua plenitude.
Avançando (Etapa 02)
Acabamento (Etapa 03 – Final)

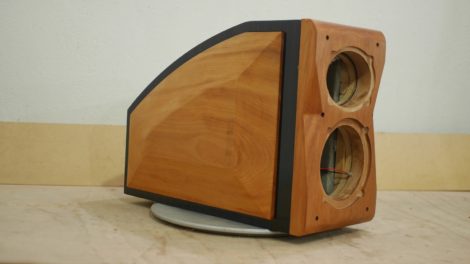

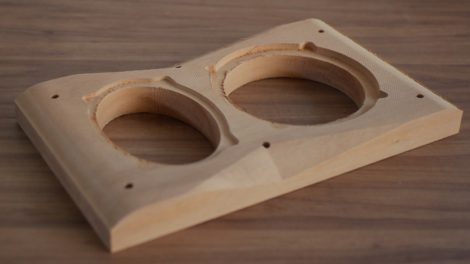

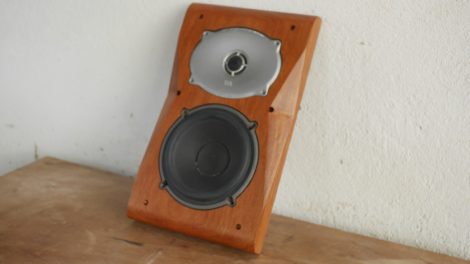

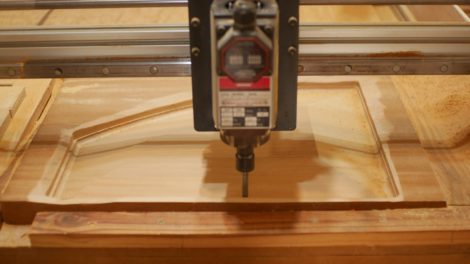

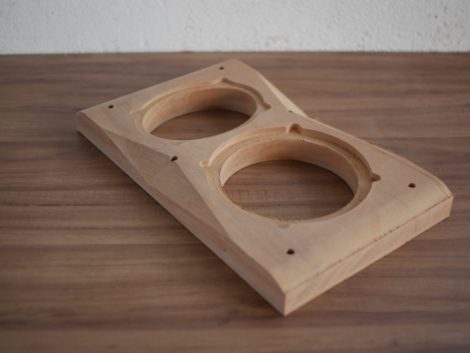

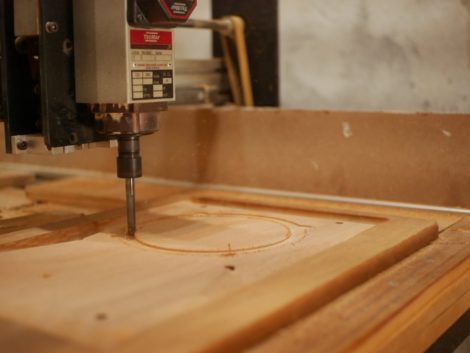

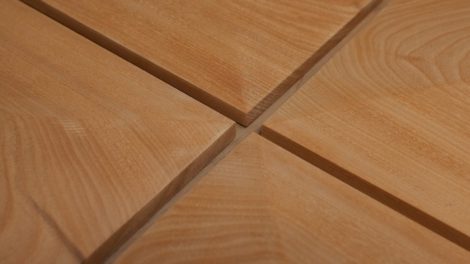

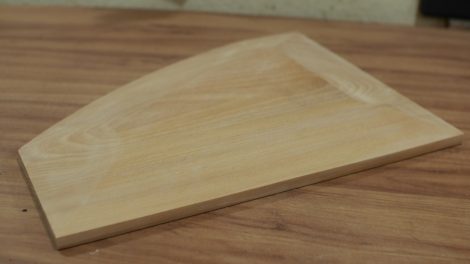

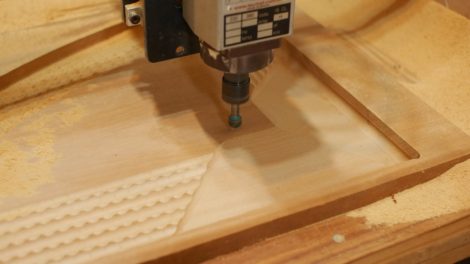

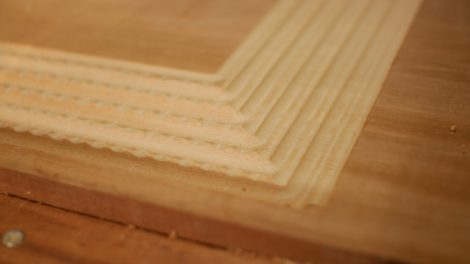

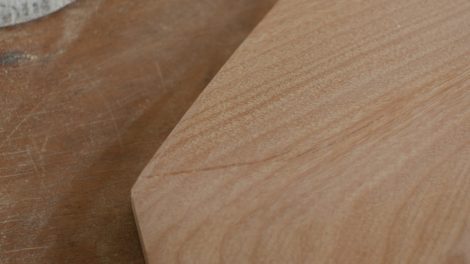

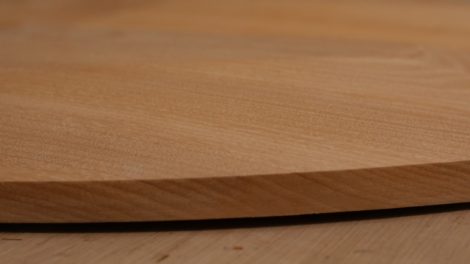

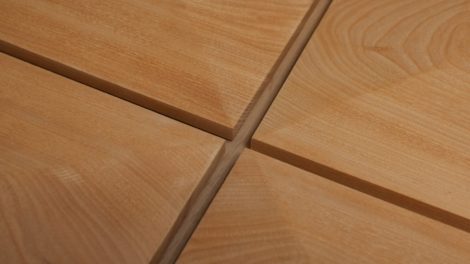

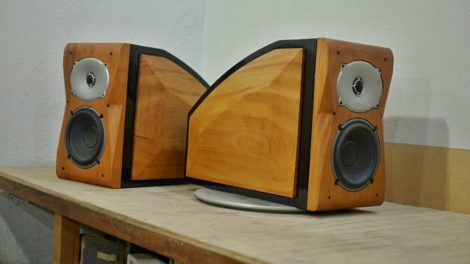

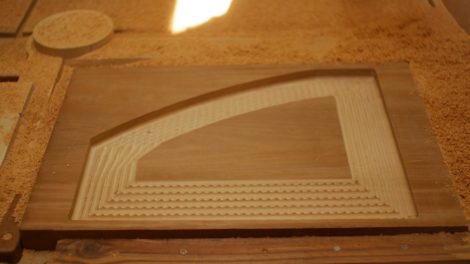

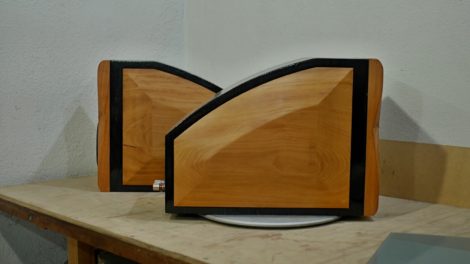

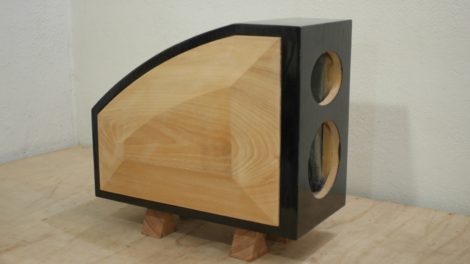

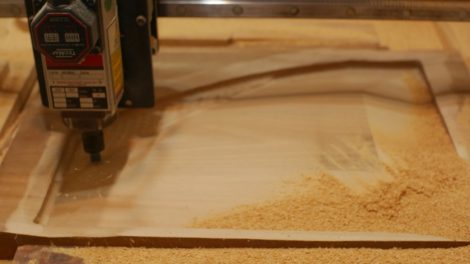

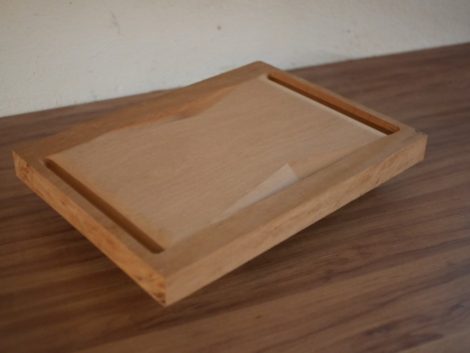

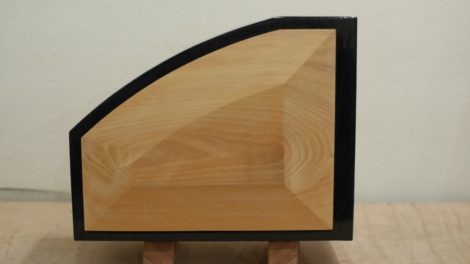

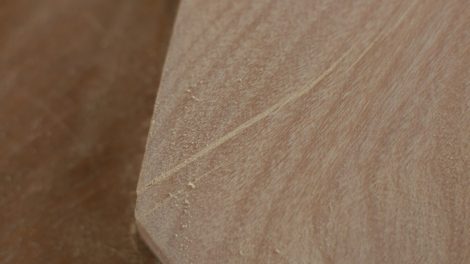

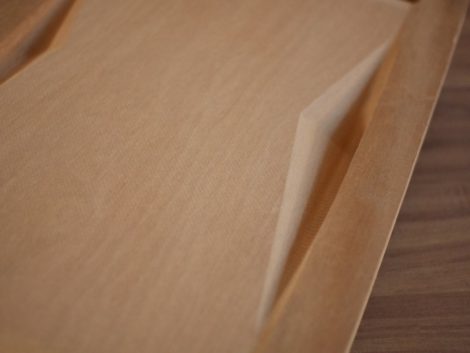

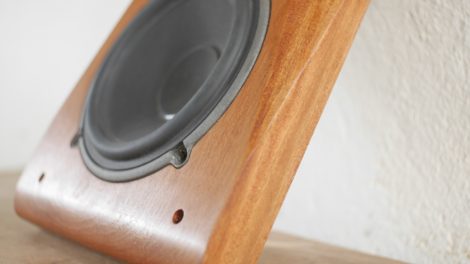

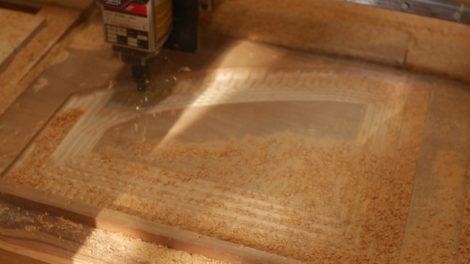

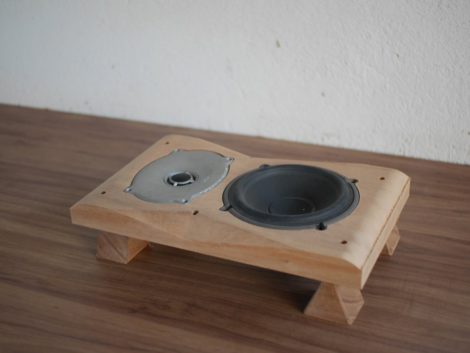

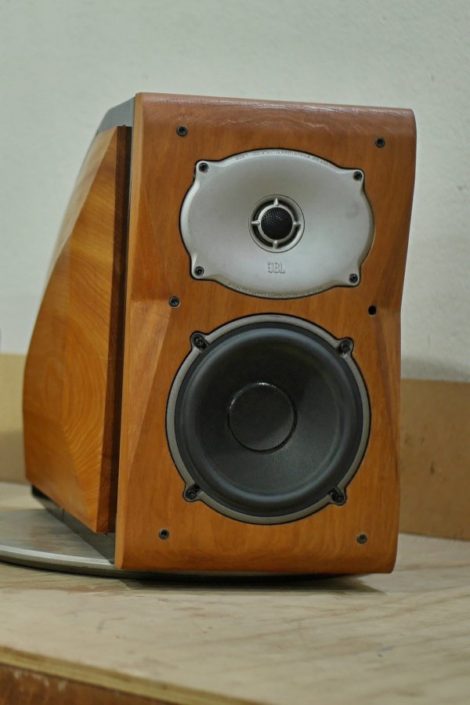

Nesse vídeo mostro o trabalho insano para usinar, tratar e fazer a instalação do baffle e das laterais em madeira maciça (peroba mica).

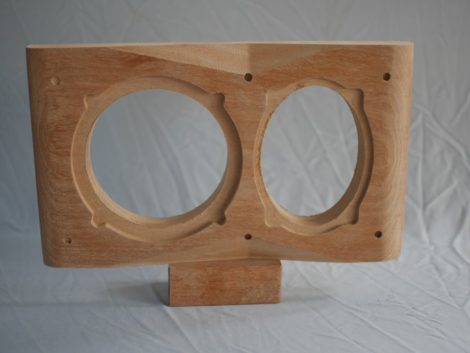

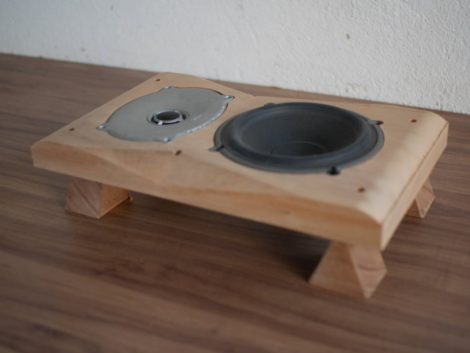

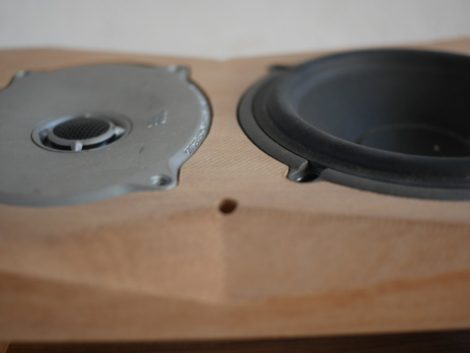

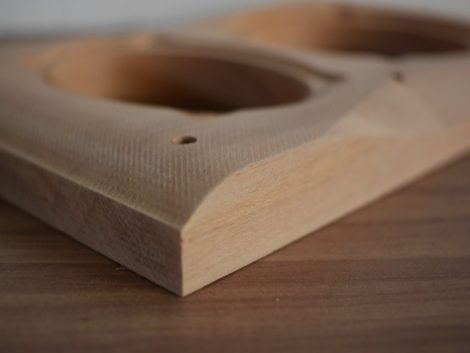

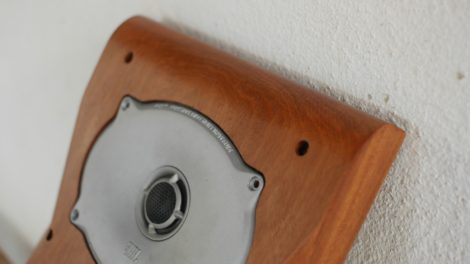

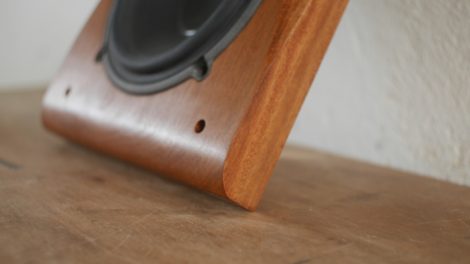

Mas valeu a pena, a madeira agregou peso e densidade ao gabinete e ainda lida de maneira eficiente com a difração por conta dos “chanfros” no baffle, entre outros detalhes.

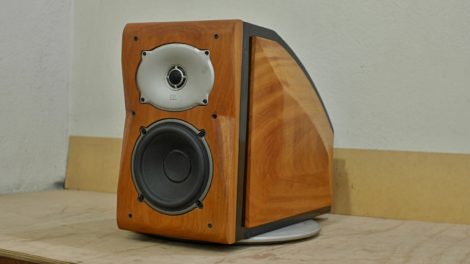

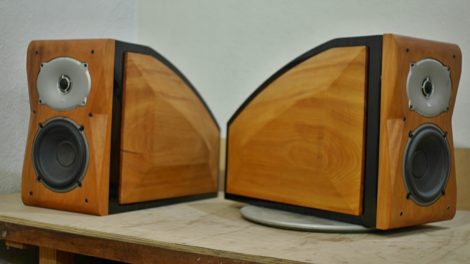

Para terem uma ideia, o baffle e as laterais ficaram com quase 50 mm de espessura e cada caixa montada ficou com o peso de 18kg o que é algo bem generoso para qualquer book principalmente desse tamanho…

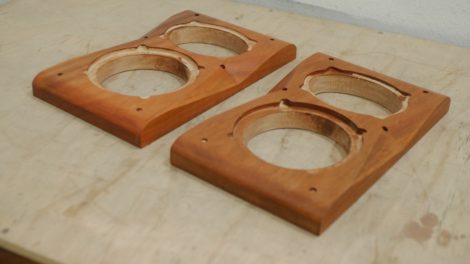

O acabamento final foi com óleo de tungue.

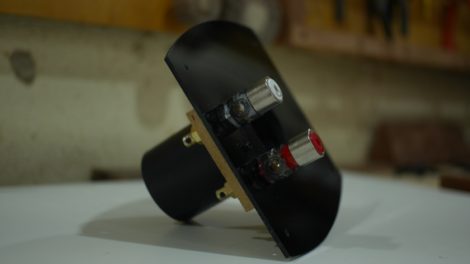

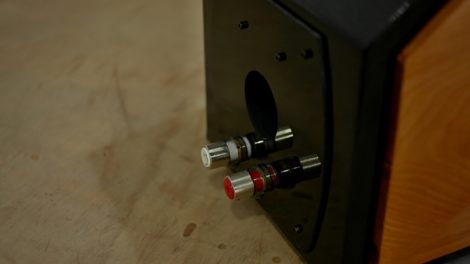

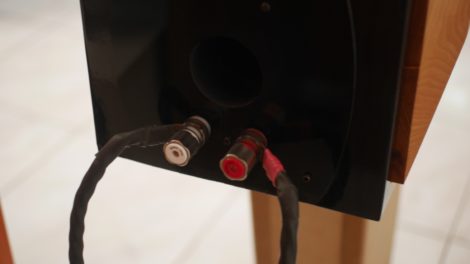

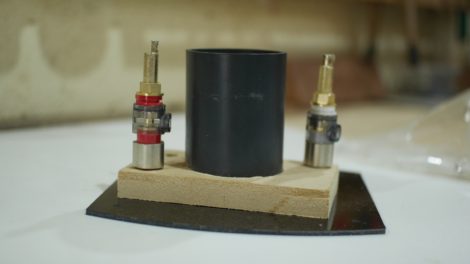

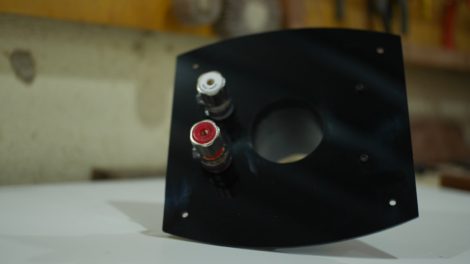

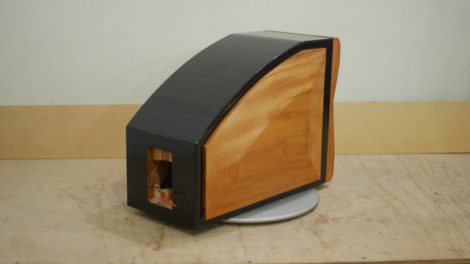

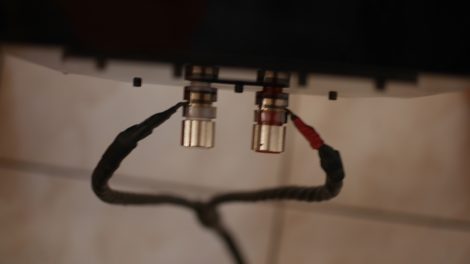

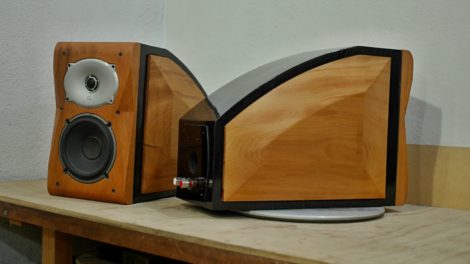

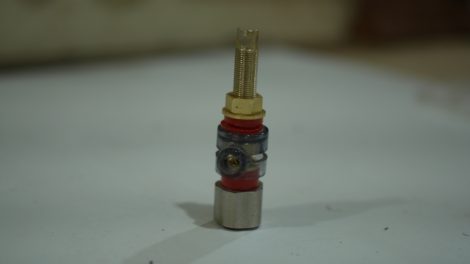

O suporte para os Binding post (terminais) era um problema, pois eu precisava de uma solução que me permitisse incluir o duto para a correta sintonia do gabinete. Abaixo, novas fotos!
