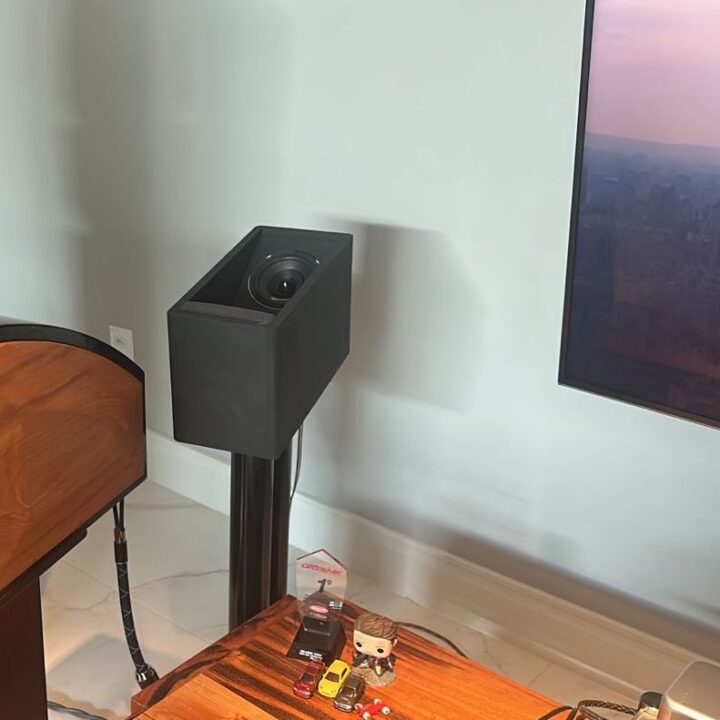

Dolby Atmos Surround com Taramps de 5″ modelo HD 250S (DIY)

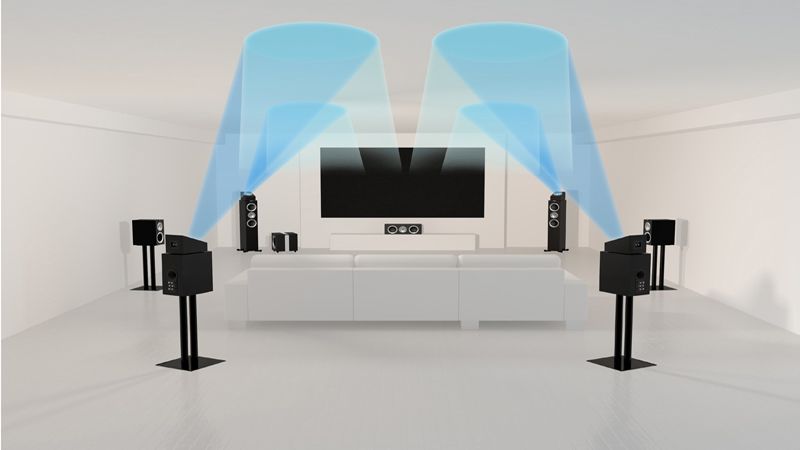

Surround Atmos

As caixas Surround Atmos fazem parte dos sistemas de áudio baseados na tecnologia Dolby Atmos, projetada para proporcionar uma experiência sonora tridimensional e altamente imersiva. Distribuídas ao redor do ambiente e, quando necessário, também no plano superior, essas caixas reproduzem sons ambientes, efeitos e objetos sonoros com posicionamento preciso, permitindo que o áudio se desloque livremente em todas as direções, inclusive acima do ouvinte.

Diferentemente dos sistemas surround convencionais, que utilizam canais fixos, o Dolby Atmos trabalha com objetos sonoros, tornando possível posicionar e movimentar cada elemento da cena com extrema precisão. O resultado é uma reprodução mais natural e envolvente, capaz de transportar o ouvinte para o centro da ação.

Na prática, trata-se do estado da arte em áudio multicanal residencial, oferecendo uma verdadeira experiência de imersão sonora em 360°, seja em filmes, shows ou jogos.

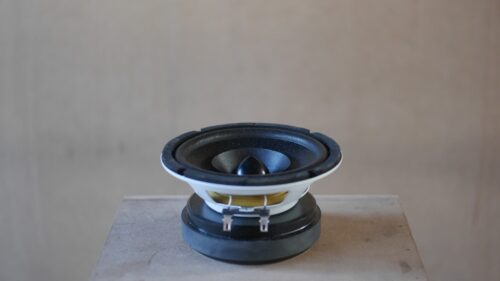

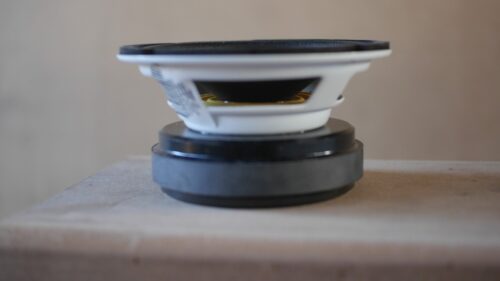

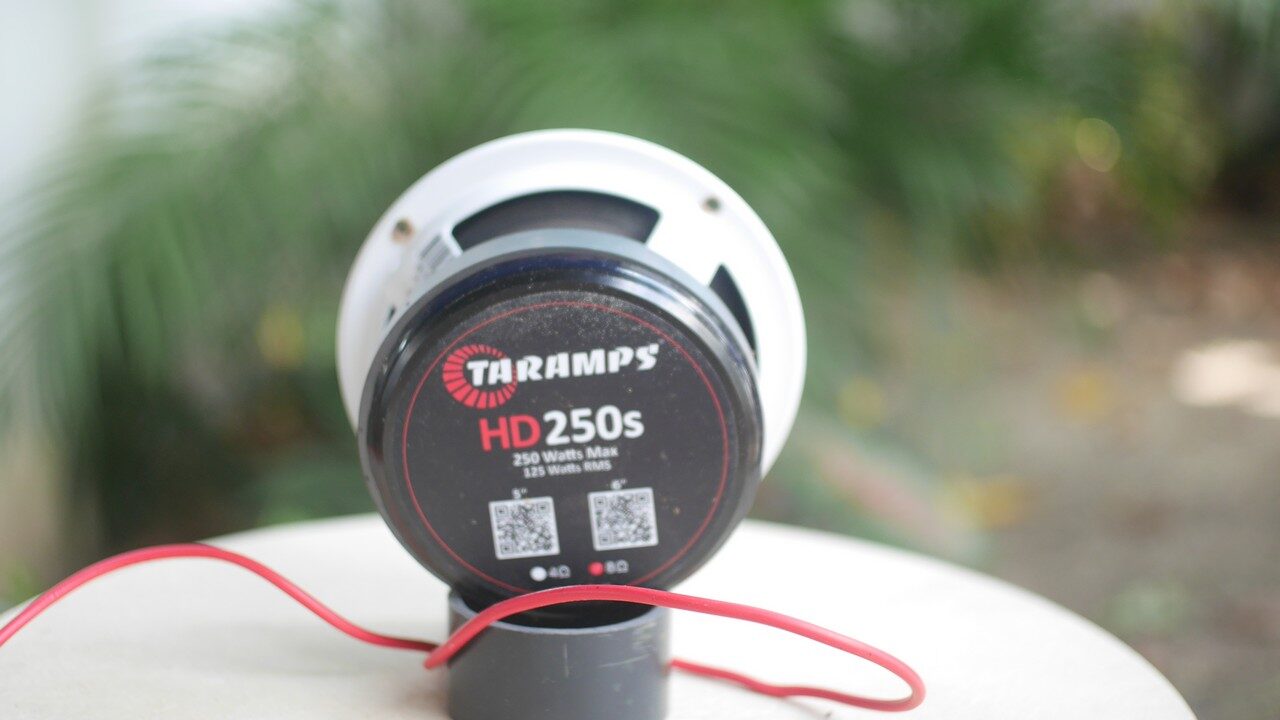

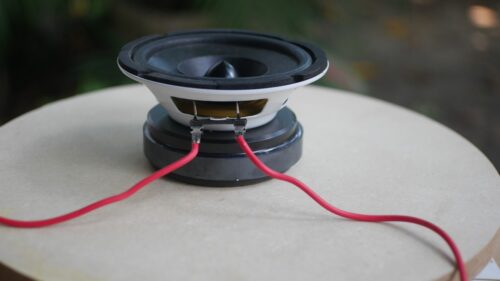

Taramps de 5″ modelo HD 250S

Foram usados 2 Taramps de 5″ do modelo HD 250S, que são definidos pelo fabricante como ampla resposta (full range) e alta definição, mas com necessidade de um crossover para garantir uma resposta adequada para esse tipo de transdutor como mosto mais abaixo.

👉Sugestão de compra:
Mercado Livre↗ https://meli.la/25bCbDg

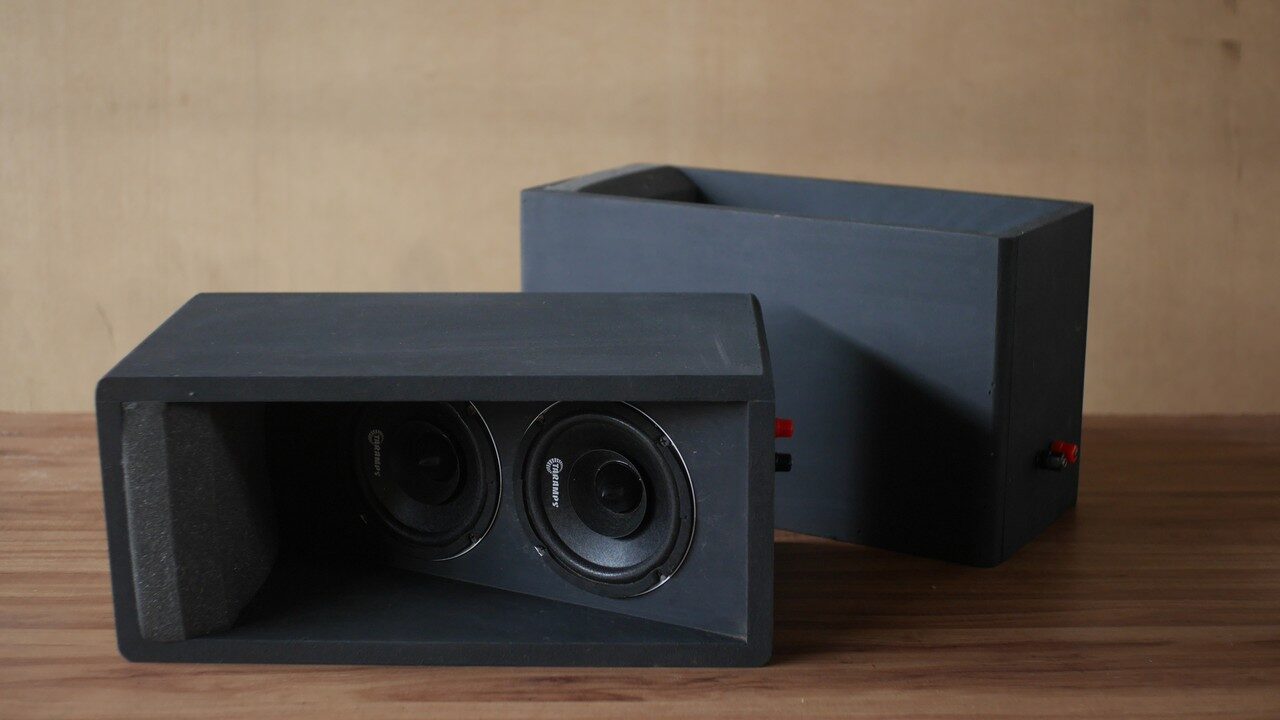

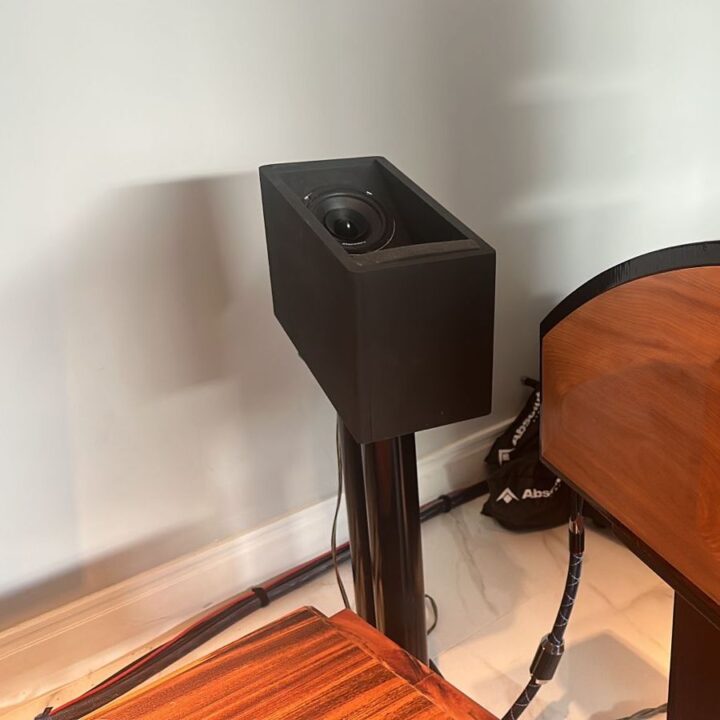

O projeto

Esta é uma caixa com uma proposta diferente. Uma rápida pesquisa na internet mostrará alguns projetos que seguem essa mesma filosofia de construção, mas aqui ela foi adaptada para atender a objetivos bem específicos.

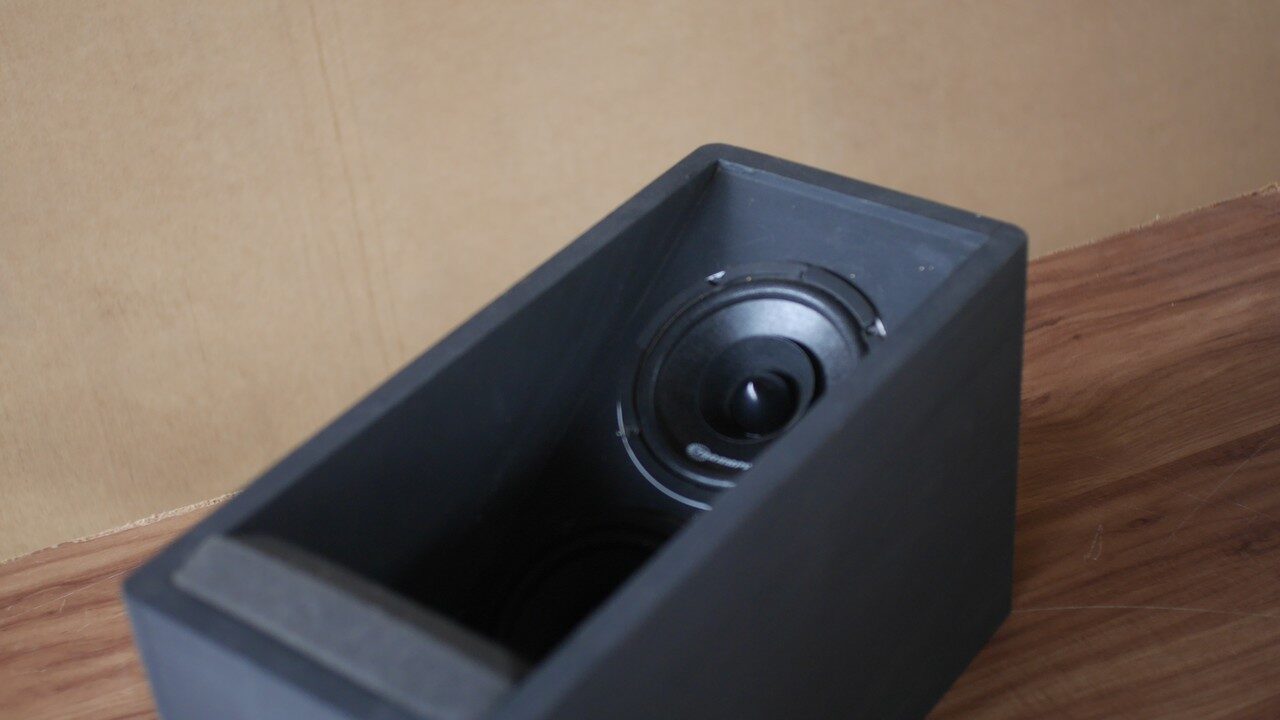

O destaque do projeto é o baffle inclinado em 30°, concebido para privilegiar uma resposta mais direcional. A ideia é concentrar a energia sonora na posição de audição, reduzindo a emissão fora do eixo e, consequentemente, a quantidade de reflexões nas paredes e no teto. O resultado é uma reprodução mais precisa, com melhor inteligibilidade e maior sensação de imersão.

Outro objetivo importante foi obter boa sensibilidade e uma impedância amigável, permitindo que a caixa seja utilizada com facilidade tanto em receivers de entrada quanto em amplificadores de baixa potência, sem exigir equipamentos sofisticados para alcançar excelente desempenho.

Por fim, a simplicidade da construção foi uma preocupação desde o início. O gabinete utiliza cortes simples e montagem descomplicada, tornando o projeto acessível mesmo para quem está iniciando no DIY, sem abrir mão de um resultado sonoro de alto nível.

Em resumo, trata-se de um projeto que combina eficiência, facilidade de construção e excelente desempenho, especialmente em aplicações surround e Dolby Atmos, onde a precisão na dispersão sonora é um dos fatores mais importantes.

Quer montar a sua?

Entre em contato que posso te ajudar, seja com o gabinete ou com o crossover. Clique aqui!

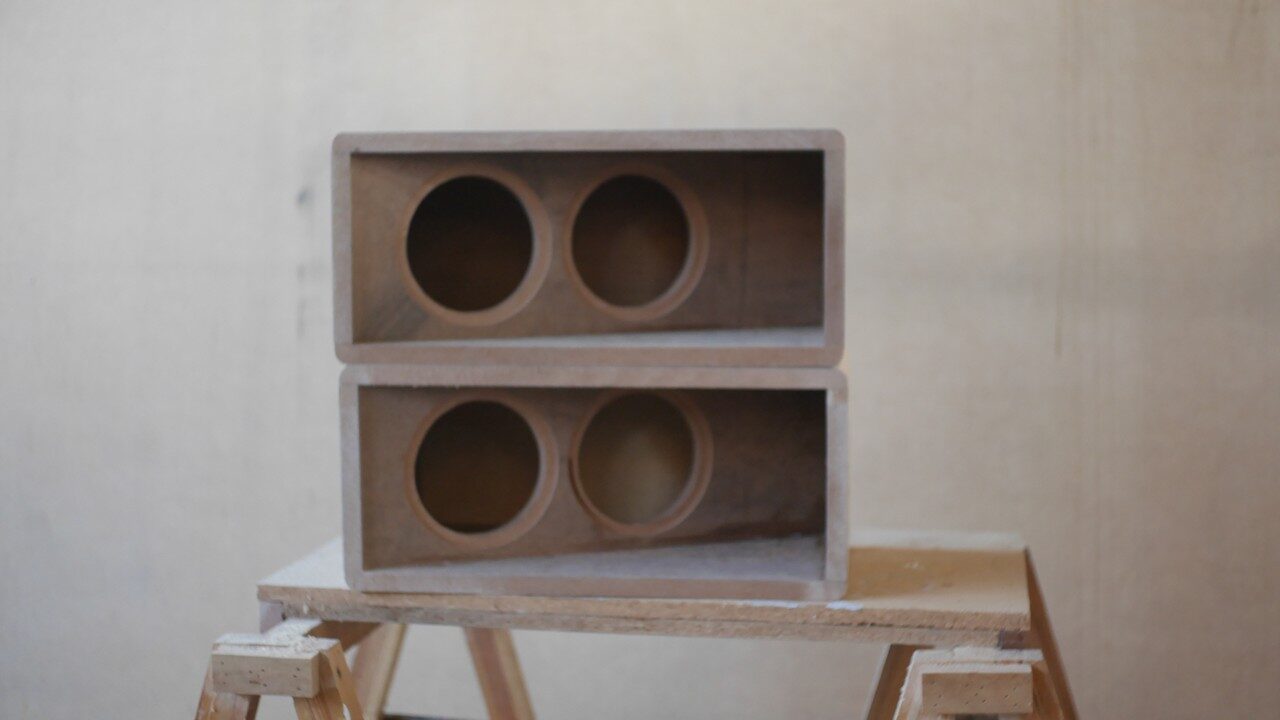

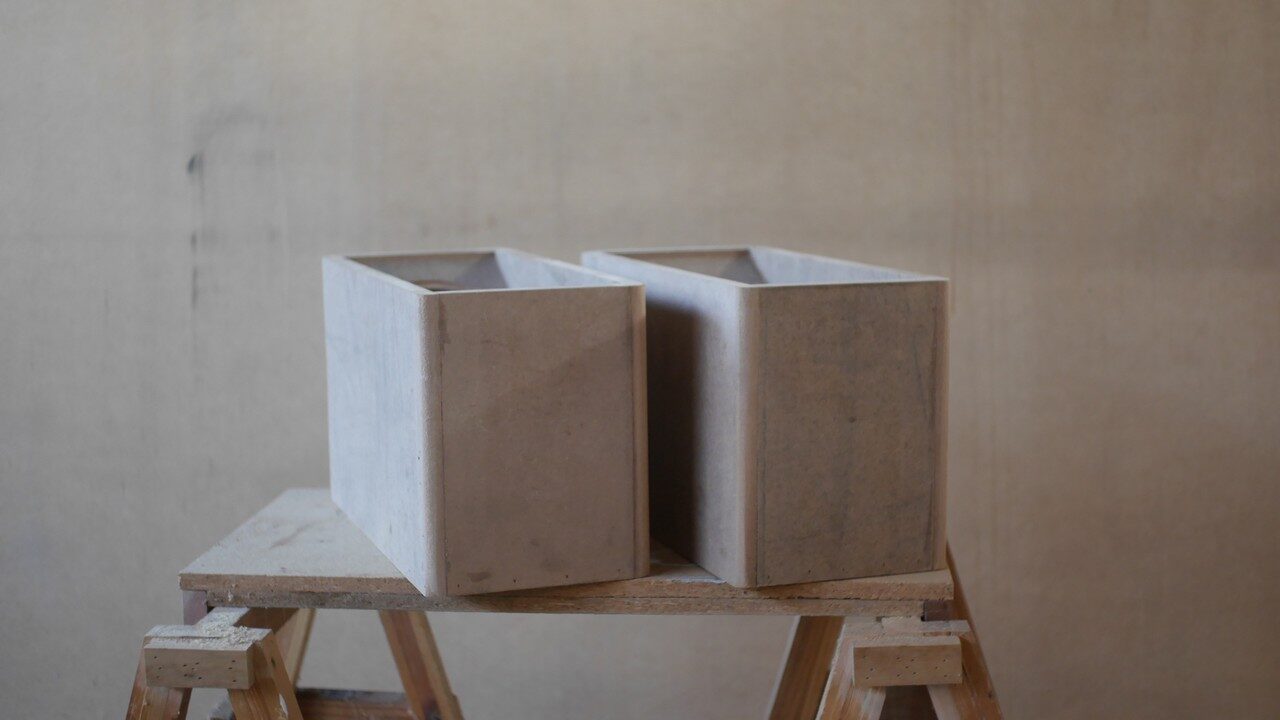

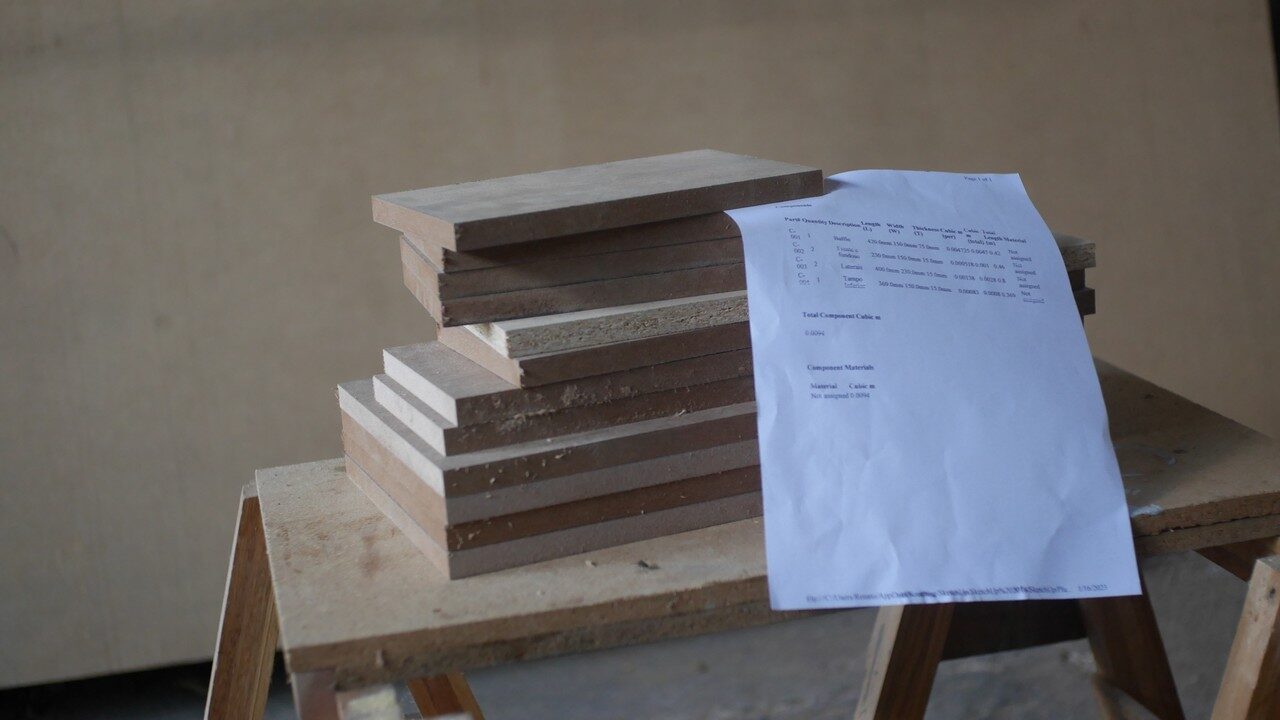

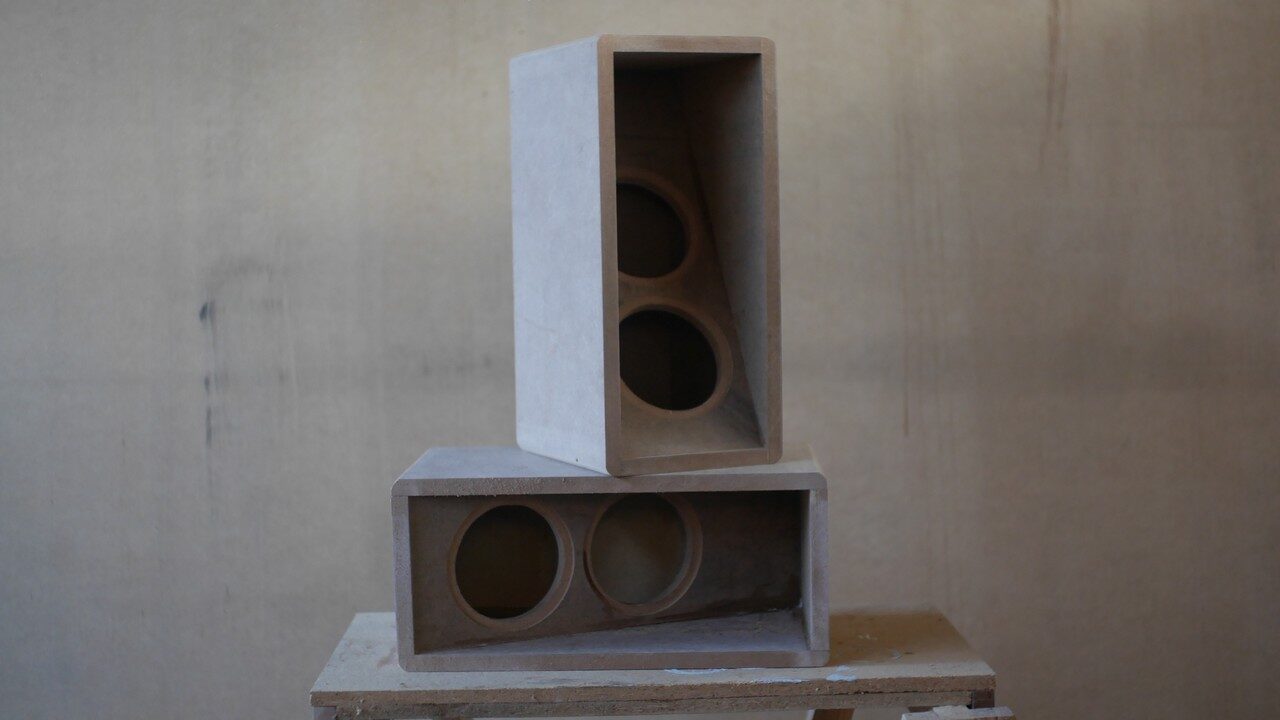

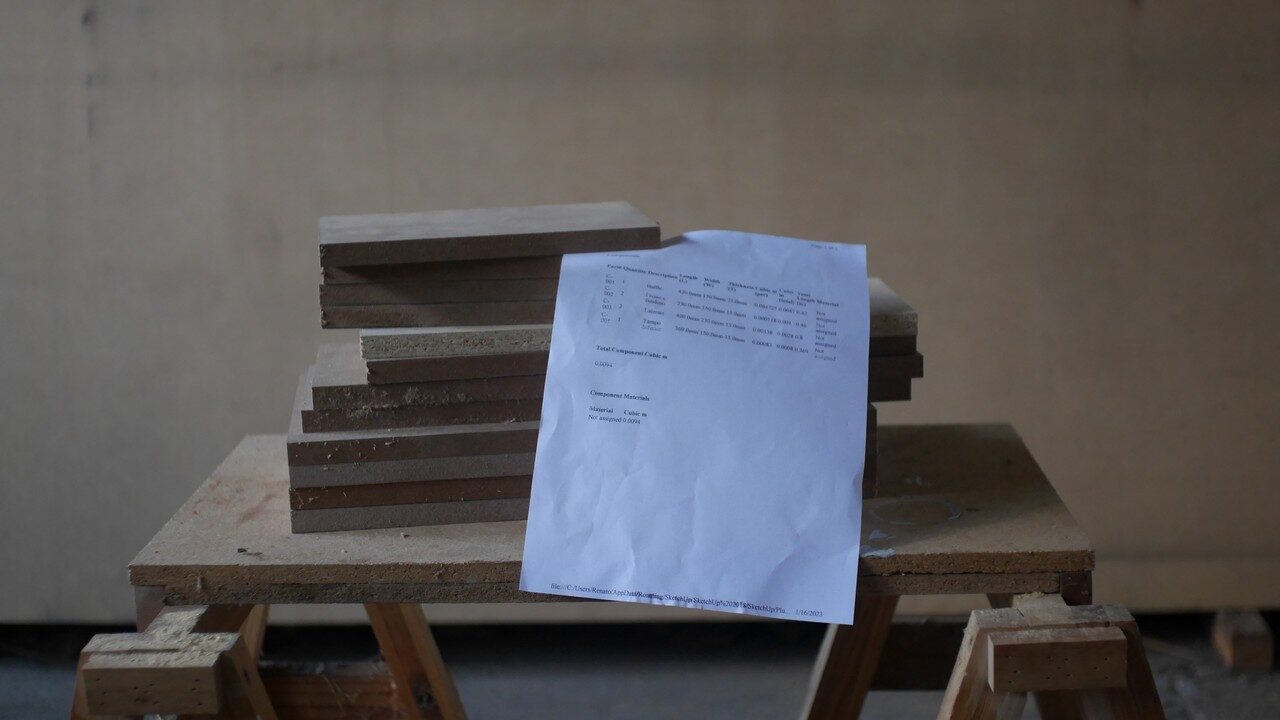

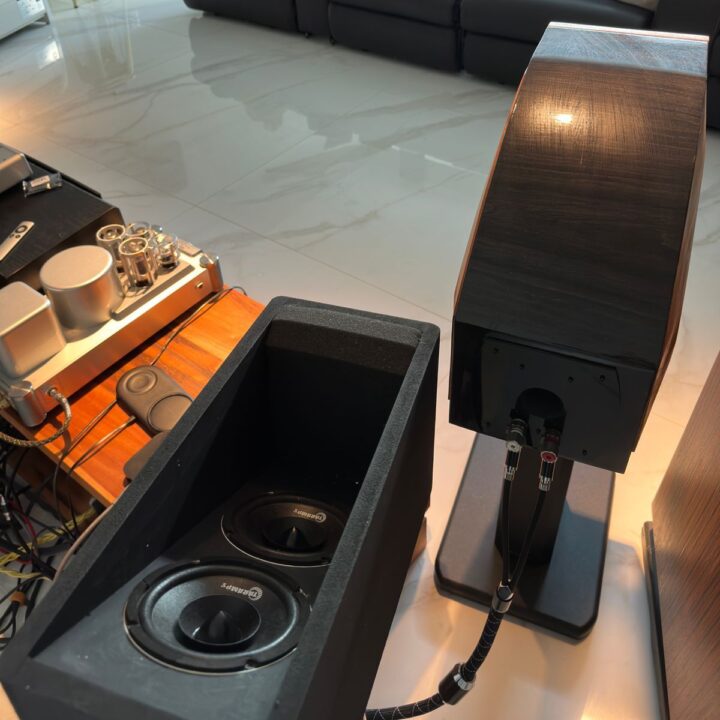

A construção

Pequena e sem qualquer complicação, pode ser montada por qualquer pessoa. Mesmo por aquelas com duas mãos esquerdas. 😁

Um problemão e a solução

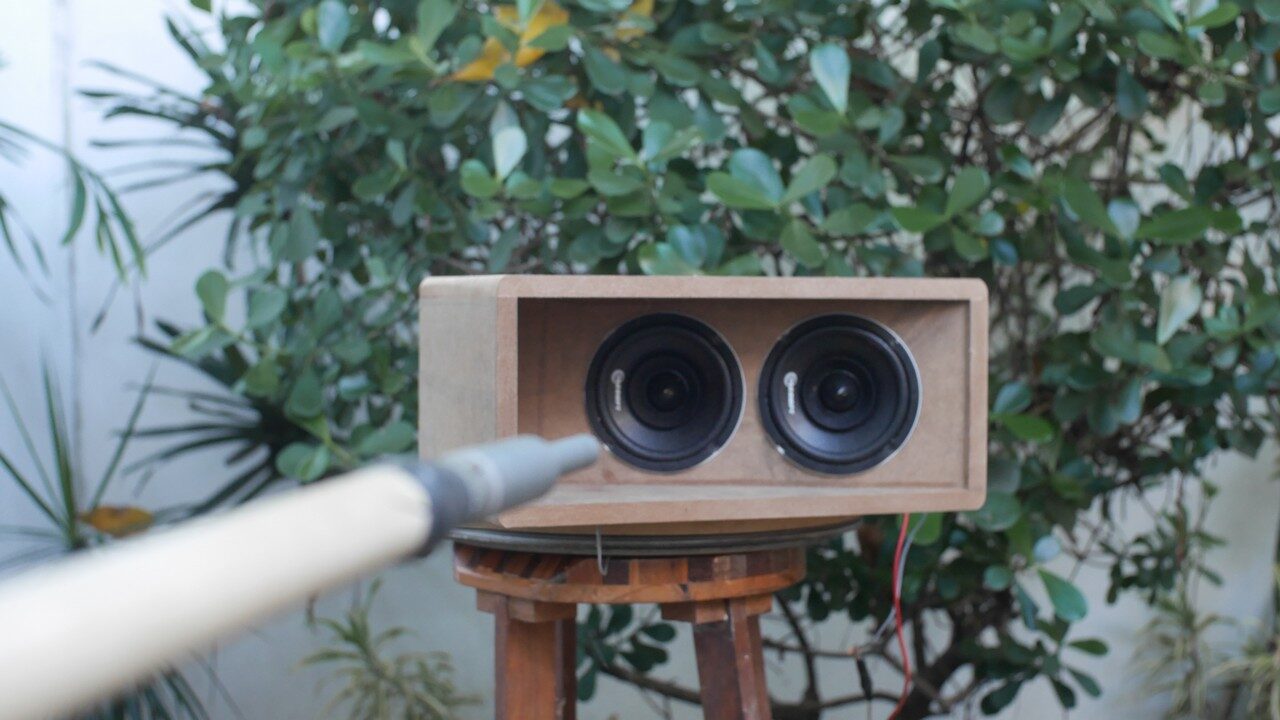

A imagem das curvas de respostas que mostro abaixo tem um resumo bem simples. Basicamente há um ganho maior gerado pelo alto-falante posicionado mais ao fundo e toda a resposta é muito inconsistente por conta da resposta natural (e soma) dos alto-falantes. O mais louco disso tudo é que uma busca atenta na Internet nos mostrará que a curva “alvo” para esse tipo de caixa é algo que foge por completo do convencional e que temos como referência para a performance adequada da maioria das caixas acústicas.

A Dolby simplesmente estabeleceu como ideal um PICO absurdo em 7kHz, seguido de um VALE monumental em 10KHz… ou seja, se não bastassem todos os problemas, o maior de todos passa a ser em tentar ter uma curva de resposta que cubra essas exigências.

A curiosidade interessante é que por meios de filtros, podemos criar vales, mas nunca PICOS, só que em 7Khz já fomos agraciados com um generoso pico pelos Taramps HD 250 nesse tipo de construção.

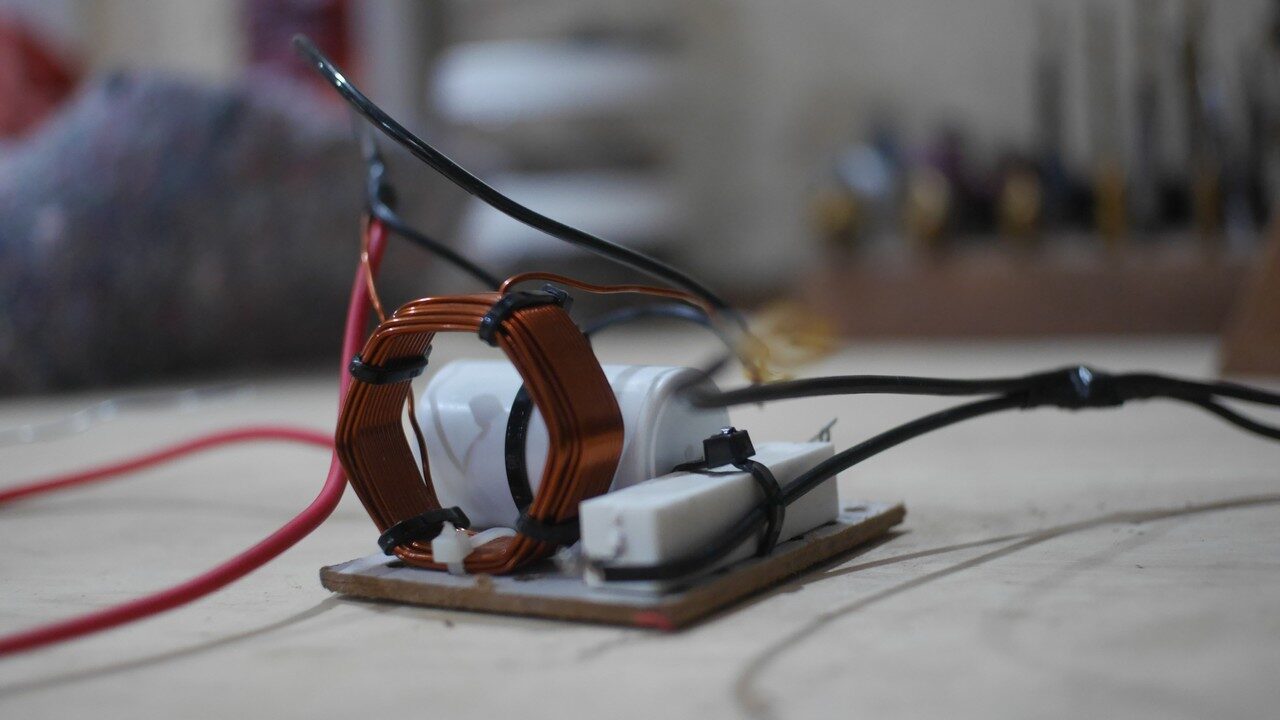

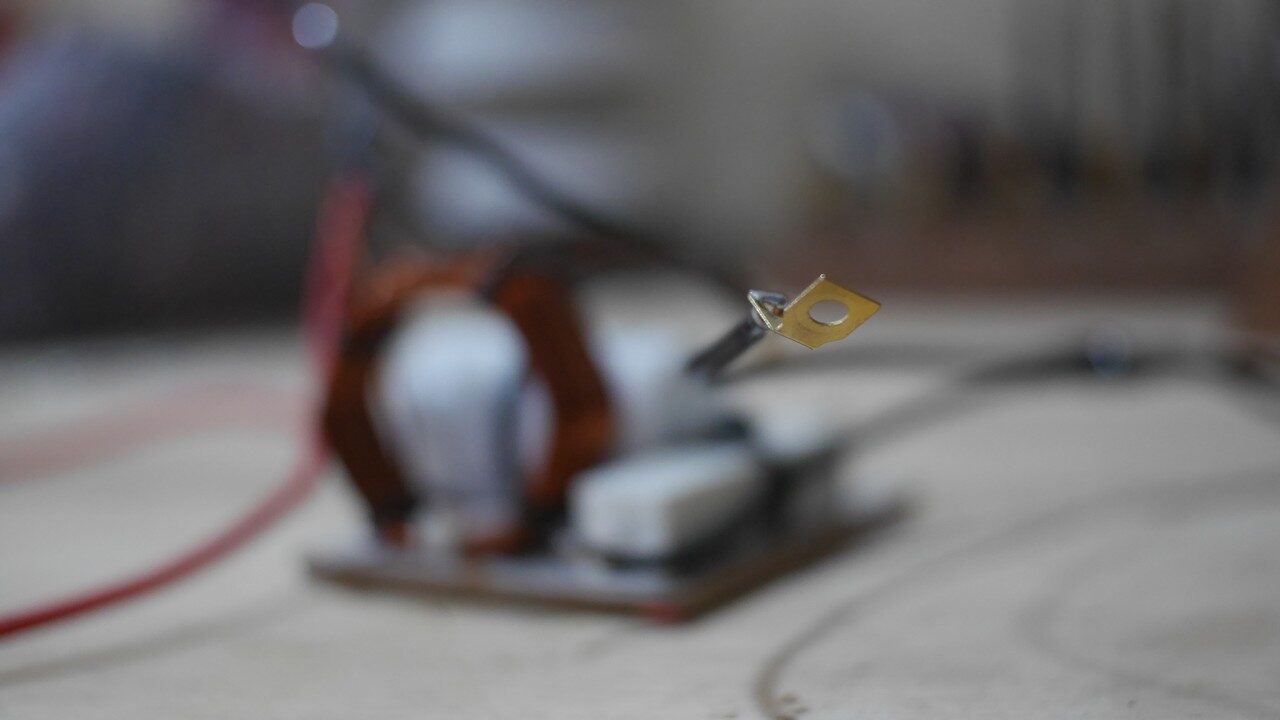

Todos esses detalhes mostram que dificilmente caixas comerciais mesmo de bons fabricantes estejam cumprindo com excelência esse tipo de exigência e nos remete a um resultado muito bom como verão nos gráficos a partir dos filtros passivos que projetei. Resultado esse que dificilmente é atingido por grandes fabricantes para esse tipo de projeto.

Sugiro que vejam links como esses aqui para se situarem:

https://audioxpress.com/article/patent-review-virtual-height-filter-for-reflected-sound-rendering-using-upward-firing-drivers
https://www.audioholics.com/loudspeaker-design/dolby-atmos-elevation-speaker/dolby-atmos-elevation-speakers-p2
https://www.audioholics.com/soundbar-and-satellite-speaker-reviews/definitive-technology-a60-dolby-atmos-speaker/dolby-atmos-sound-quality-tests
